Condenseur refroidi par air

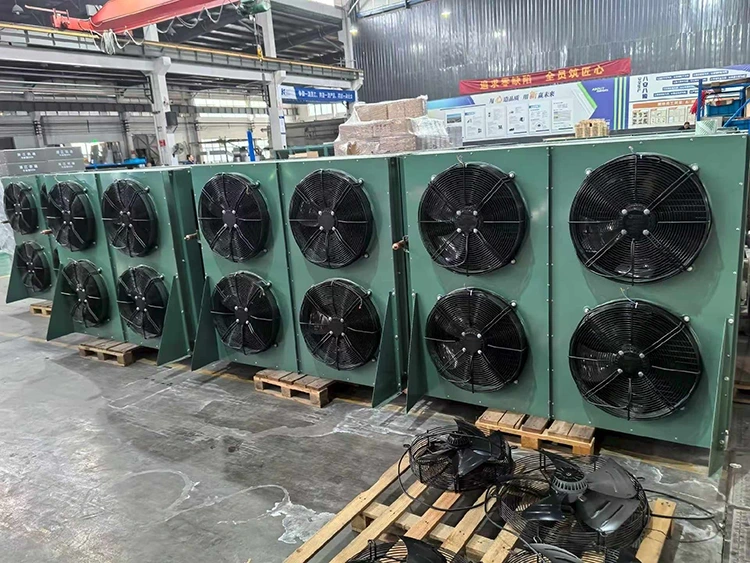

Produit en Chine et exporté dans le monde entier, le condenseur refroidi par air Lynxcool est disponible en configurations de condenseur en forme de V, à cadre en A, horizontal plat et à distance pour s'adapter à chaque géométrie d'installation. La construction du serpentin utilise des ailettes en aluminium liées mécaniquement à des tubes en cuivre ou en aluminium, avec un circuit de tubes et un réseau de ventilateurs conçus pour correspondre aux fonctions de condensation, au réfrigérant et à la plage de température ambiante spécifiés.

Quelles sont les caractéristiques de ce produit ?

Construction de la bobine et géométrie des ailettes : ailettes en aluminium liées à des tubes en cuivre/aluminium ; plusieurs types d'ailerons (plats, à persiennes, ondulés) et un espacement de 1,0 à 3,5 mm adaptés à l'application. Test d'étanchéité avec de l'azote sec à une pression de conception de 1,5 ×.

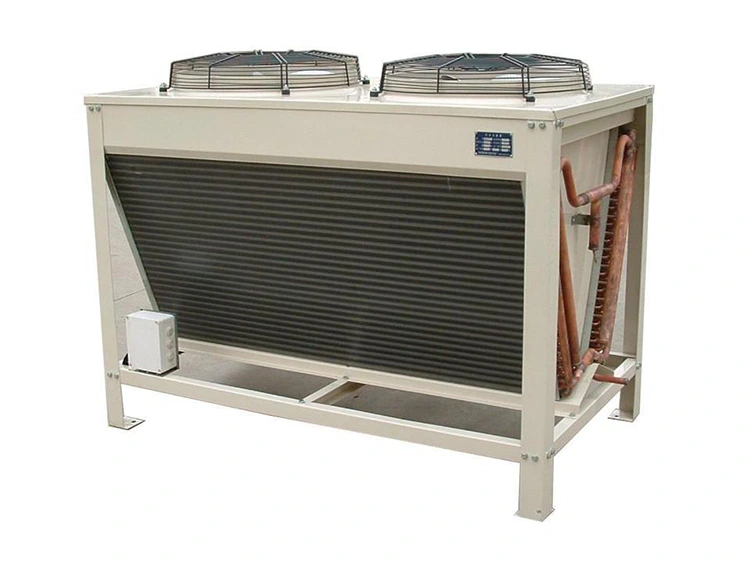

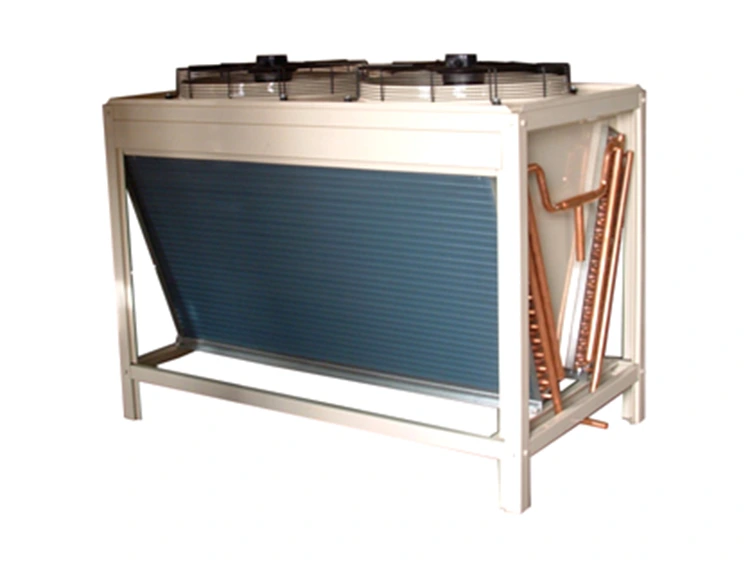

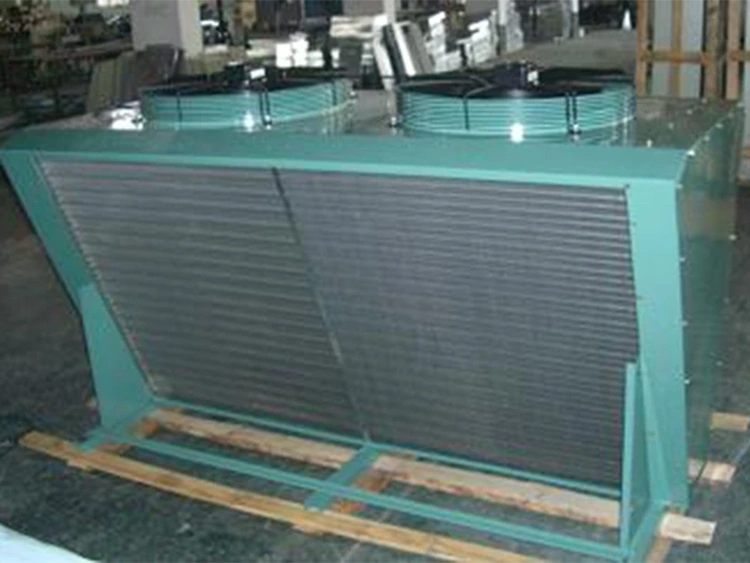

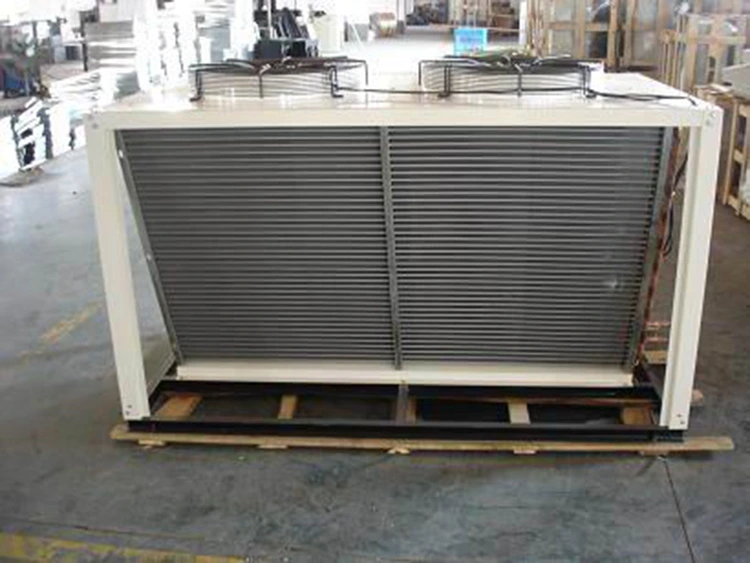

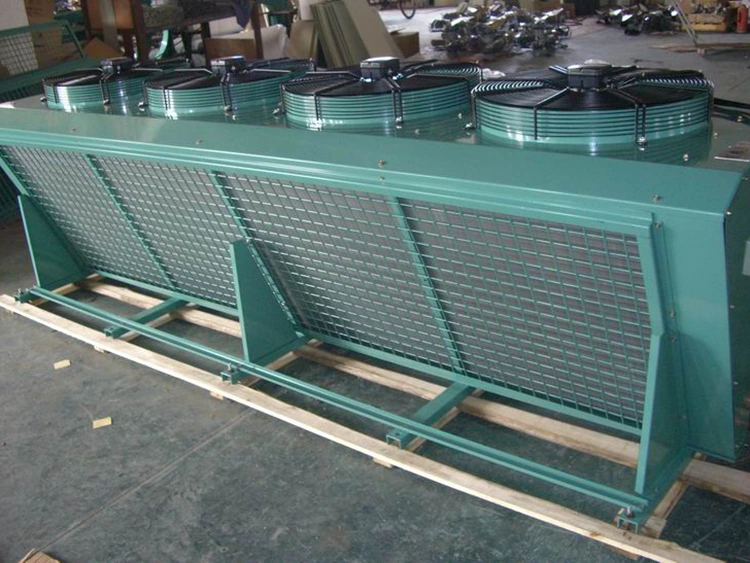

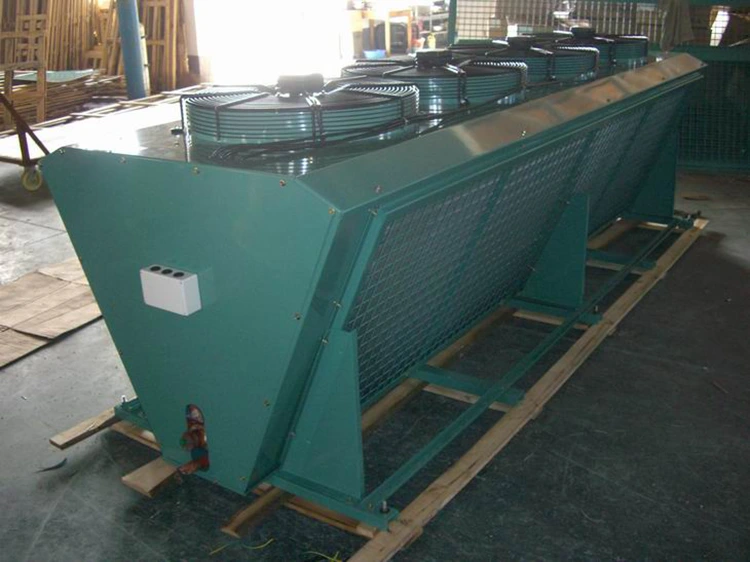

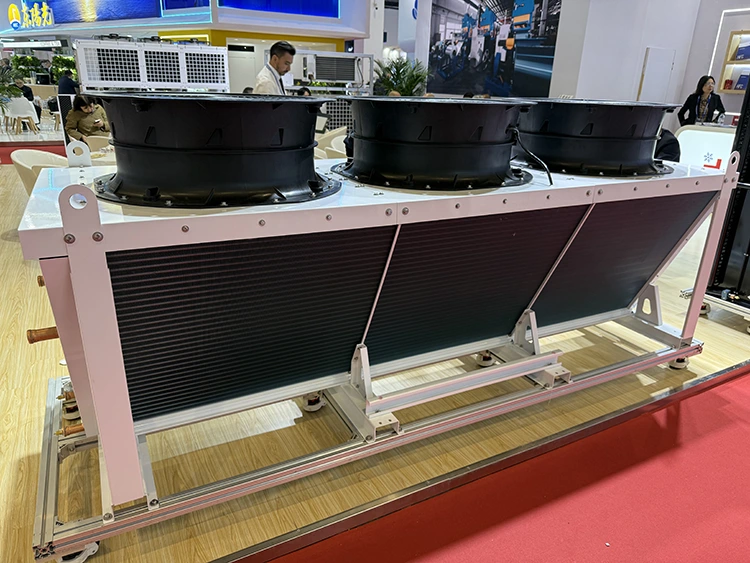

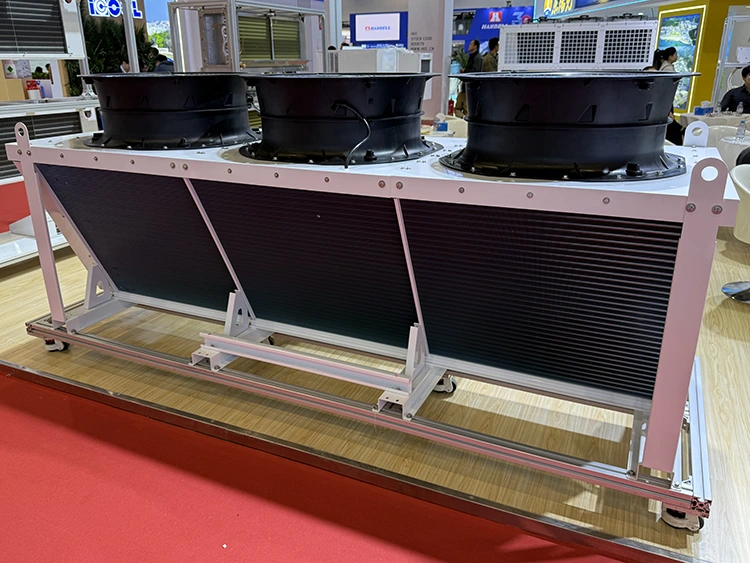

Configurations : la forme en V (cadre en A) maximise la surface de la bobine, l'horizontale plate convient aux unités emballées sur le toit, les modèles distants pour le montage dans la cour ou sur le toit.

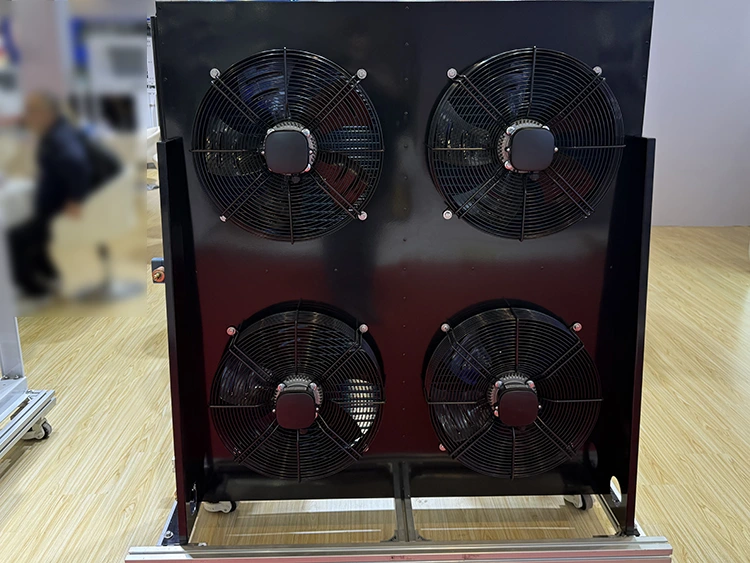

Ventilateur et contrôle : Ventilateurs axiaux ou inverseurs EC avec norme IP54, IP65 en option. Les ventilateurs EC réduisent la consommation d'énergie de 12 à 15 % à charge partielle et améliorent le COP de 8 à 15 %.

Protection contre la corrosion : revêtement standard en époxy doré ou en polyuréthane par immersion pour les environnements côtiers, industriels ou agricoles.

Options d'ambiance élevée et de faible bruit : nominale jusqu'à +55 °C ; la conception à faible bruit comprend des ventilateurs EC de grand diamètre et à faible vitesse, des déflecteurs acoustiques et une surface de serpentin accrue.

Compatibilité des réfrigérants : R134a, R404A, R507A, R448A, R449A, R410A, R22, CO₂ haute pression. Convient aux systèmes en cascade commerciaux, industriels, de supermarchés et de CO₂.

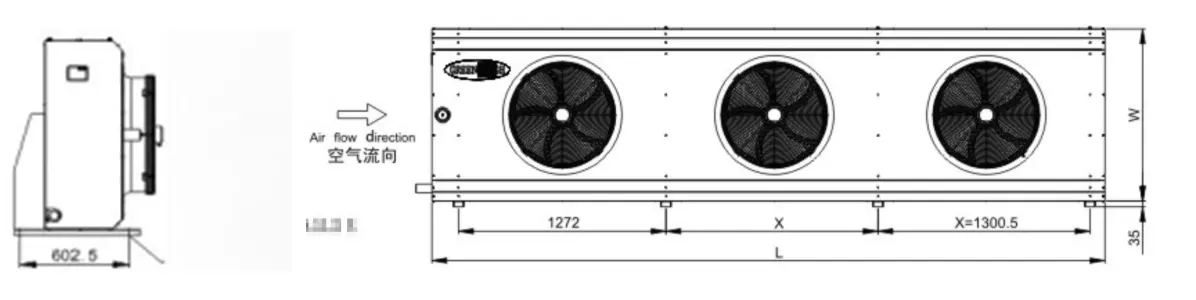

Paramètres techniques

Remarque : Nos produits standards sont conçus pour un placement horizontal. Pour les configurations verticales, veuillez ajouter (H) à la désignation du modèle, par exemple C1-010 (H).

Remarque : La norme Greenhalgh C1 est une décharge d'air verticale. Pour une décharge d'air horizontale, veuillez ajouter (H) dans la nomenclature, par exemple : C1-010(H).

Remarque : Nos produits standards sont conçus pour un placement horizontal. Pour les configurations verticales, veuillez ajouter (H) à la désignation du modèle, par exemple C1-010 (H).

Remarque : La norme Greenhalgh   C1   est    une décharge      d'air verticale ; pour    une   décharge d'air     horizontale    veuillez   ajouter (H) dans   la   nomenclature, par                : C1-010(H).

Champ d'application

Systèmes de réfrigération commerciale et industrielle |  N'importe quel réfrigérant

·  Idéal pour l'entreposage frigorifique, la transformation des aliments et la réfrigération industrielle où le refroidissement par eau n'est pas disponible.

·  Les condenseurs à distance montés sur le toit ou dans la cour se connectent facilement aux compresseurs.

· Les bobines en forme de V permettent d'économiser de l'espace et d'augmenter la capacité ; les modèles horizontaux plats conviennent aux unités emballées sur le toit.

Unités de condensation et équipements de réfrigération emballés |  HFC/HFO

· Condenseurs prêts pour les OEM adaptés aux compresseurs et aux réfrigérants.

· Dispositions de bobines, dispositions de ventilateurs et conceptions de châssis personnalisables pour s'adapter parfaitement à votre équipement.

Réfrigération de supermarché |  R404A / R448A / R449A

·  Condenseurs à distance montés sur le toit pour les systèmes centralisés de supermarchés.

·  Les ventilateurs inverseurs EC en option réduisent la consommation d'énergie de 15 à 25 %.

Systèmes transcritiques et en cascade au CO₂ |  R744

·  Condenseurs et refroidisseurs de gaz classés CO₂ pour les systèmes transcritiques (> 130 bar) et en cascade (<50 bar).

·  Matériaux et connexions spécialement conçus pour le service CO₂.

Systèmes de refroidissement de processus, de CVC et de pompe à chaleur |  R134a / R410A / HFO

·  Utilisé dans les refroidisseurs, les pompes à chaleur, les unités de climatisation de précision et le refroidissement des processus industriels.

·  Serpentins à ailettes à haut rendement pour les espaces compacts.

·  Options à faible bruit adaptées aux hôtels, aux hôpitaux et aux bâtiments résidentiels.

Pourquoi s'associer à Lynxcool

Nous concevons et fabriquons des condenseurs refroidis par air en Chine depuis plus de 20 ans, livrant plus de 10 000 unités dans le monde.

1. Fabrication de bobines complètes en interne

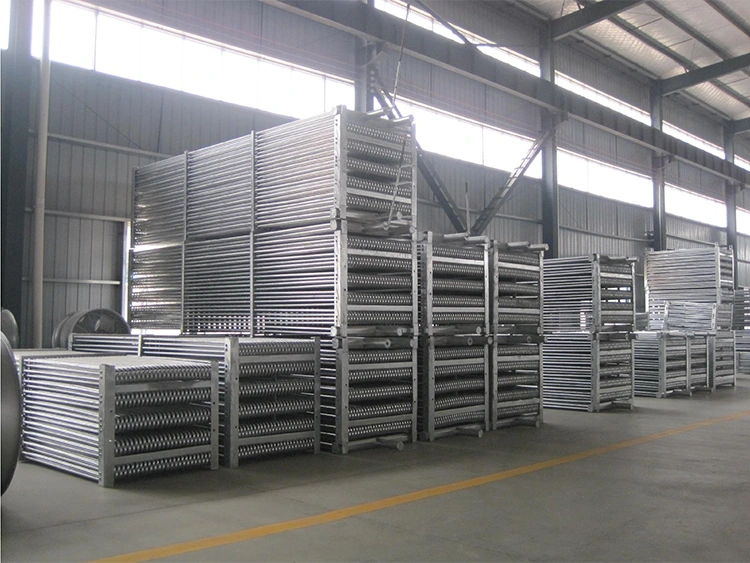

Nous fabriquons chaque bobine nous-mêmes, depuis le pressage des ailettes et le cintrage des tubes jusqu'aux tests d'étanchéité et à l'assemblage final. Cela signifie que nous contrôlons la qualité à chaque étape et pouvons fabriquer des bobines personnalisées avec des modèles, des pas d'ailettes ou des collecteurs non standard – aucun fournisseur externe n'est nécessaire.

2. Ingénierie d’applications experte

Choisir le bon condenseur ne se limite pas à choisir un modèle dans un catalogue. Nous dimensionnons chaque serpentin en fonction de vos conditions de fonctionnement spécifiques, en tenant compte du type de réfrigérant, de la température, du débit d'air et des limites de bruit. Vous recevrez des rapports de sélection détaillés, des dessins et des données acoustiques avec chaque commande.

3. Approvisionnement en volume OEM avec cohérence

Nous fournissons aux OEM du monde entier des condenseurs fiables. Vous obtiendrez :

Prix ​​​​d'origine chinois compétitifs

Performances constantes tout au long des cycles de production

Délais de livraison courts

Calendrier de livraison flexible

Chaque première unité est entièrement testée pour ses dimensions, ses fuites et ses performances avant la production en série.

4. Large gamme de produits

Des petites unités de 2 kW aux énormes condenseurs distants de 2 000 kW, nous couvrons tout : en forme de V, plats, distants et classés CO₂. En travaillant en partenariat avec nous, vous pouvez standardiser sur un seul fournisseur, simplifiant ainsi l'approvisionnement et le service.

5. Prix compétitifs

Fabriqués en Chine, nos condenseurs permettent de réaliser des économies de 20 à 35 % par rapport aux unités européennes équivalentes. Pour les équipementiers produisant de gros volumes, cela donne un réel avantage en termes de marges et de compétitivité sur le marché.

FAQ

Q : Quelle est la différence entre un condenseur en forme de V et un condenseur horizontal plat ?

R : Les condenseurs en forme de V (cadre en A) sont dotés de deux panneaux de serpentins inclinés, offrant davantage de refroidissement dans un encombrement réduit – idéal pour les systèmes de grande taille ou distants. Les condenseurs horizontaux plats sont plus simples et moins chers, parfaits pour les unités de toit de petite à moyenne taille. Nous fabriquons les deux en Chine et pouvons vous conseiller le meilleur choix pour votre projet.

Q : Comment les ventilateurs inverseurs EC réduisent-ils la consommation d'énergie ?

R : Les ventilateurs EC ajustent la vitesse en fonction de la pression de condensation. Les ventilateurs plus lents consomment beaucoup moins d'énergie et réduisent la charge du compresseur, réduisant ainsi la consommation d'énergie jusqu'à 30 % dans des conditions typiques. Nos unités de ventilation EC sont livrées préréglées avec des régulateurs de pression.

Q : Vos condenseurs peuvent-ils être utilisés avec du CO₂ (R744) ?

R : Oui. Nous fabriquons des condenseurs refroidis par air de qualité CO₂ adaptés aux systèmes sous-critiques en cascade et transcritiques, en utilisant des matériaux et des processus de brasage appropriés et en subissant des tests de pression jusqu'à 1,5 fois la pression de conception.

Q : Quel revêtement en bobine dois-je spécifier pour une installation côtière ou marine ?

A : Côtier doux (1 à 2 km de la mer) : époxy à ailettes dorées

Marine modérée (≤500 m, brouillard salin) : trempage intégral en polyuréthane

Sévère/offshore : titane ou acier inoxydable

Nous vous conseillerons sur le bon niveau en fonction de la corrosivité de votre site

Q : Pouvez-vous fabriquer selon nos dessins et spécifications OEM ?

R : Absolument. Envoyez-nous vos dessins, spécifications thermiques, matériaux et pressions de conception. La production du premier article comprend une inspection complète, un test d’étanchéité et une vérification des performances. Délai : 5 à 8 semaines.

Q : Où ces unités sont-elles fabriquées et quelle assurance qualité est en place ?

R : Tous nos condenseurs refroidis par air sont conçus et fabriqués dans une usine certifiée ISO 9001 en Chine. Nous inspectons les matériaux, vérifions les dimensions lors de l'assemblage et effectuons des tests d'étanchéité sur chaque bobine. Chaque appareil est livré avec un certificat.

Q : Quels sont le délai de livraison et la garantie standard ?

R : Modèles standards : 3 à 6 semaines ; personnalisé/CO₂ : 6 à 10 semaines. Garantie : 24 mois couvrant le serpentin, le ventilateur et la structure (à l'exclusion des dommages dus à une mauvaise utilisation ou à un encrassement).
