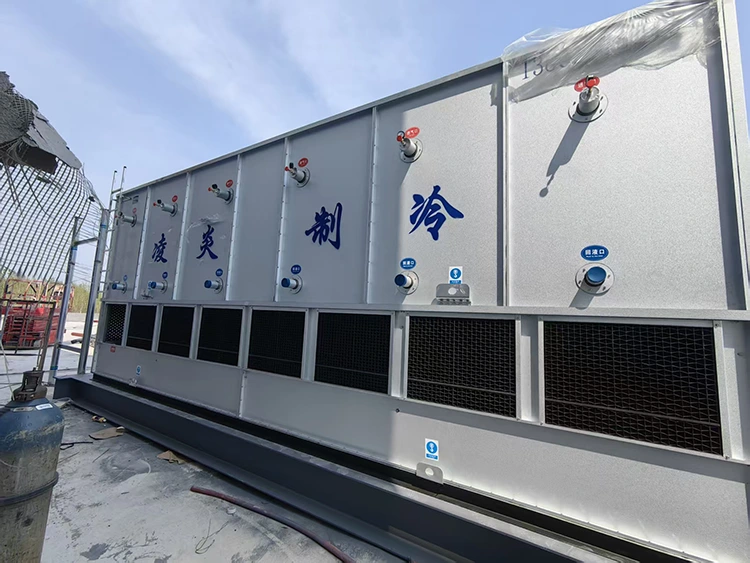

Condenseur évaporatif à contre-courant

Le condenseur évaporatif à contre-courant condense l'eau et l'air comme moyen de refroidissement pour échanger de la chaleur avec le gaz réfrigérant à haute température à l'intérieur des tubes du serpentin, condensant le gaz en liquide. L'eau de refroidissement est distribuée via des buses de pulvérisation sur la surface extérieure des serpentins tandis que des ventilateurs axiaux aspirent l'air ambiant vers le haut à travers l'unité. Les flux d'eau et d'air opposés créent un refroidissement par évaporation très efficace : une partie de l'eau s'évapore, absorbant de grandes quantités de chaleur qui est ensuite évacuée dans l'atmosphère. Les éliminateurs de dérives capturent les gouttelettes d'eau entraînées et les renvoient vers le bassin pour recirculation. Un robinet à flotteur reconstitue automatiquement l'eau perdue par évaporation.

Quelles sont les caractéristiques de cette machine ?

Comparé aux condenseurs conventionnels refroidis par air ou par eau, le condenseur évaporatif à contre-courant LynxB offre :

• Consommation d'énergie environ 50 % inférieure à celle des équivalents refroidis par air ou par eau

• Le volume d'eau en circulation ne représente que 1/8 de celui d'un système à coque et tube + tour de refroidissement.

• La configuration à contre-courant maximise l'efficacité de l'échange thermique à des températures ambiantes élevées

• Large gamme de capacités allant de 450 kW à 3 250 kW – évolutive pour les grandes charges industrielles

• L'empreinte compacte et le profil bas simplifient l'installation et réduisent les coûts de génie civil

• Pré-assemblé avant l'expédition pour minimiser le travail sur site et le temps de mise en service

• Longue durée de vie avec des exigences de maintenance minimales et un faible coût du cycle de vie

Champ d'application

La série LynxB est conçue pour la réfrigération industrielle et le refroidissement de processus à grande échelle où une efficacité thermique et une fiabilité élevées sont essentielles. Les applications typiques incluent :

•Grandes installations d'entreposage frigorifique et de transformation des aliments

•Usines chimiques, pétrochimiques et pharmaceutiques

• Systèmes de climatisation industrielle et de refroidissement de processus

•Systèmes de réfrigération à l'ammoniac et au fréon

• Refroidissement urbain et gestion thermique des centres de données

• Toute application remplaçant les condenseurs à calandre conventionnels par des tours de refroidissement

Spécifications des composants

Chaque condenseur évaporatif à contre-courant de la série LynxB comprend les composants suivants soigneusement conçus :

Spécifications techniques

Tous les modèles sont testés en usine et expédiés pré-assemblés. Valeurs de puissance du ventilateur indiquées en démarrage/fonctionnement (kW), le cas échéant. Les spécifications sont mesurées dans des conditions nominales standard.

Pourquoi choisir Lynxcool ?

Propre usine de fabrication — La production interne garantit un contrôle de qualité constant et des délais de livraison compétitifs.

Conception modulaire — Les modules standardisés simplifient la gestion des pièces de rechange et l'expansion future des capacités.

Protection contre la corrosion haut de gamme — Les bobines galvanisées à chaud, le boîtier en aluminium-zinc, la peinture de bord riche en zinc et les éliminateurs de dérives en PRV offrent une longue durée de vie avec un minimum d'entretien.

Livraison pré-assemblée — Les unités sont expédiées entièrement assemblées, ce qui réduit considérablement les coûts de main-d'œuvre sur site et le temps de mise en service.

FAQ

Q1 : Qu’est-ce qu’un condenseur évaporatif à contre-courant ?

R : L’air se déplace vers le haut tandis que l’eau pulvérise vers le bas, maximisant ainsi la différence de température pour une plus grande efficacité. Les modèles à co-courant (écoulement descendant) font circuler l’air et l’eau dans la même direction, ce qui donne une efficacité moindre. LynxB utilise le contre-courant pour des performances supérieures, en particulier dans les climats chauds.

Q2 : Quels réfrigérants sont compatibles ?

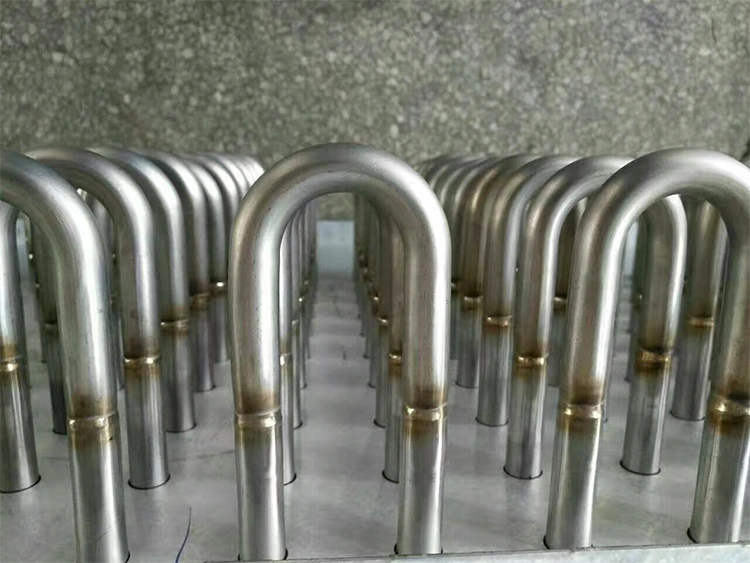

R : Ammoniac (R-717) et HFC/HCFC courants (R-22, R-134a, R-404A, R-507). Les bobines sont en acier au carbone soudé à haute fréquence, galvanisées à chaud, adaptées à l'ammoniac. Préciser le réfrigérant lors de la commande.

Q3 : Combien d’eau et d’électricité consomme-t-il ?

R : Utilise environ 1/8 de l'eau d'un système classique à coque et tube + tour de refroidissement et environ 50 % d'électricité en moins que les condenseurs refroidis par air équivalents. La consommation d’eau est indiquée dans le tableau technique de chaque modèle.

Q4 : Quelle est la plage de température de fonctionnement standard ?

A : température ambiante à bulbe sec de -10 °C à +43 °C, température ambiante à bulbe sec jusqu'à 28 °C. Pour des conditions extrêmes, contactez Lynxcool pour une évaluation et une hivernage.

Q5 : Quelles mesures anticorrosion sont intégrées à l'unité ?

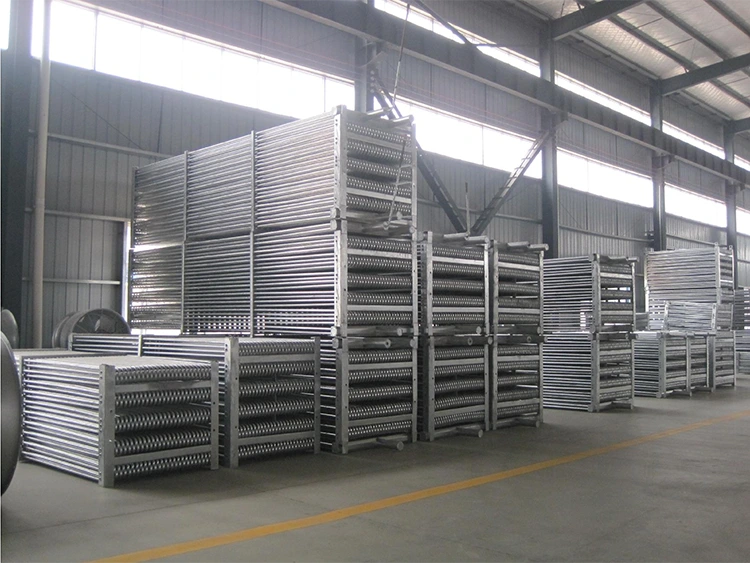

● Bobines : testées sous pression et galvanisées à chaud

● Boîtier : acier Al-Zn de 2 mm, bords coupés scellés

● Tuyauterie d'eau : PVC

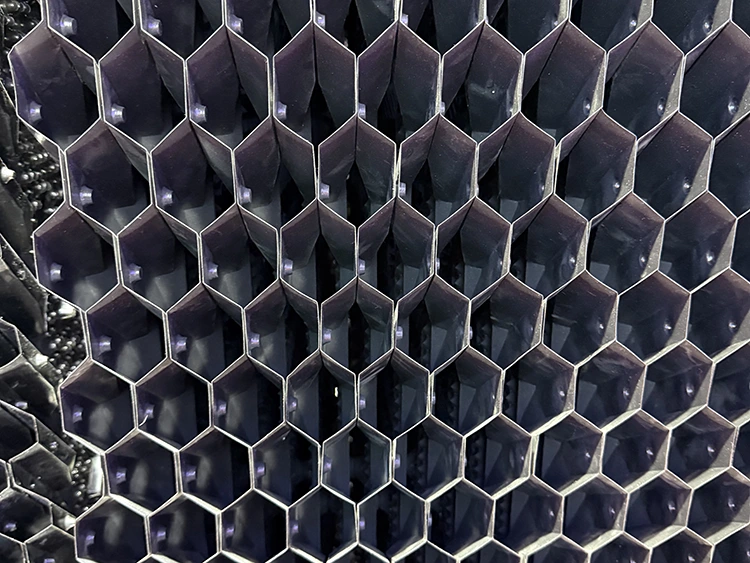

● Éliminateurs de dérives : GRP

● Bassin inox en option (304/316L) pour eaux agressives

● Mastic polyuréthane à tous les joints

Q6 : Comment l'unité est-elle entretenue et à quelle fréquence l'entretien est-il requis ?

Entretien de routine minimal. Les panneaux latéraux permettent d'inspecter les courroies, la pompe et le système d'eau sans arrêt. Tâches annuelles : tension des courroies, nettoyage du bassin/remplissage, vérification des buses et de l'éliminateur, inspection de l'inhibiteur de tartre électronique.

Q7 : Quel traitement de l’eau est requis ?

Maintenez le pH entre 7 et 8,5, le dosage du biocide et la purge. Inhibiteur de tartre électronique en option disponible. L'eau dure peut nécessiter un adoucissement en amont.

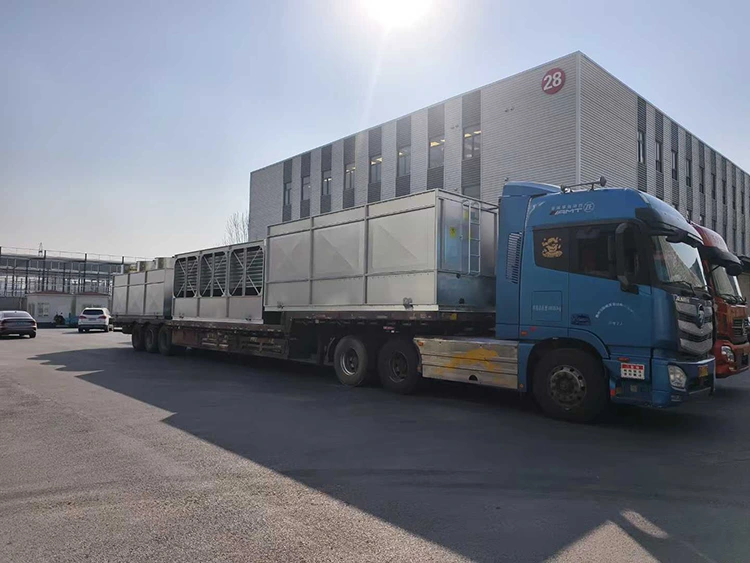

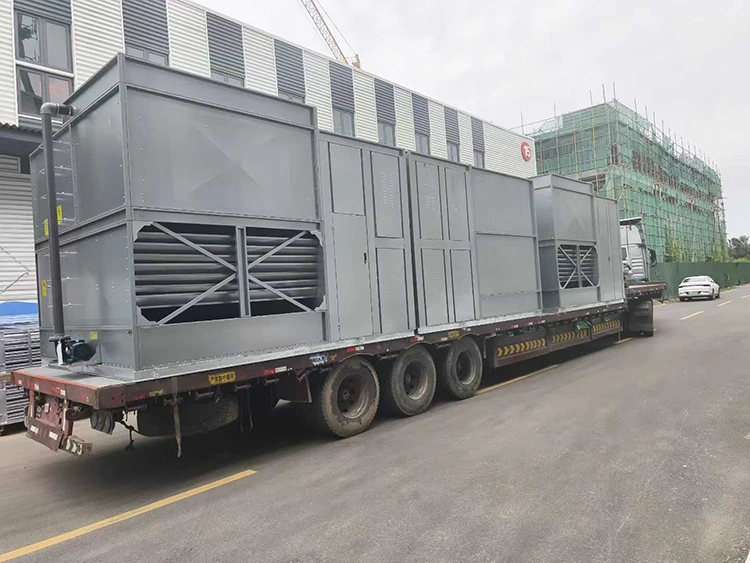

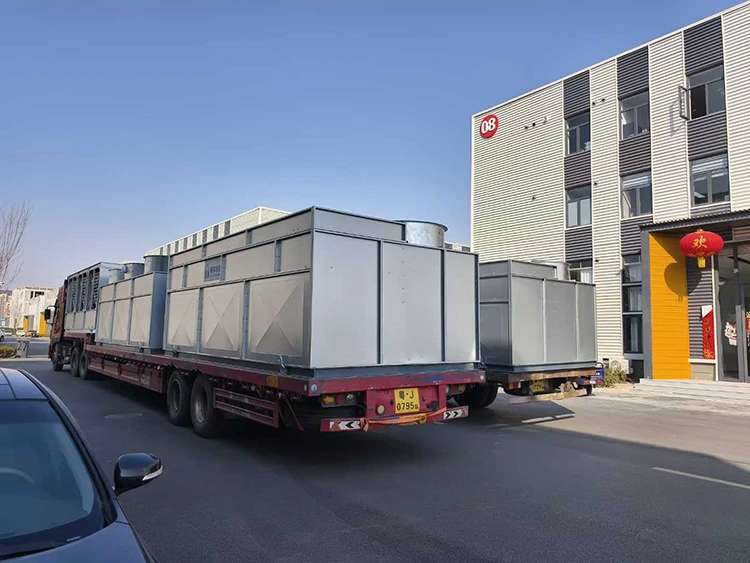

Q8 : Comment l'unité est-elle expédiée et installée sur site ?

Unités entièrement assemblées et testées. Sur place : positionner sur socle, raccorder le fluide frigorigène, l'eau et l'électricité. Les grands modèles peuvent nécessiter une grue – vérifiez auprès de Lynxcool.

Q9 : La capacité peut-elle être personnalisée ou plusieurs unités peuvent-elles être exploitées en parallèle ?

Oui. Standard : 450 à 3 250 kW par unité. Plusieurs unités peuvent fonctionner sur un collecteur commun pour une capacité plus élevée. Dimensionnement personnalisé disponible : indique la charge thermique, la température de bulbe humide et la température de condensation.

Q10 : Quelle garantie et quel service après-vente Lynxcool fournit-il ?

Garantie standard de 18 mois à compter de la mise en service ou de 24 mois à compter de l'expédition (selon la première éventualité), couvrant les défauts de fabrication. Pièces d'usure exclues. Lynxcool fournit des partenaires de service, des pièces de rechange et une assistance étendue en option.
