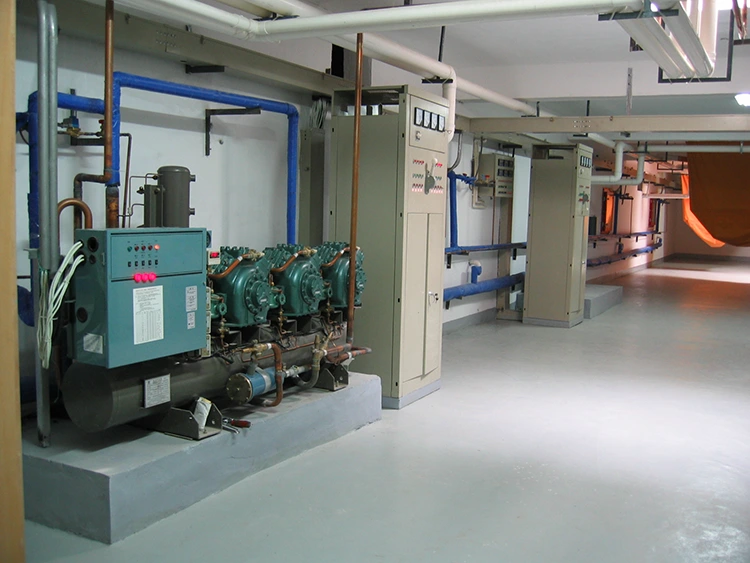

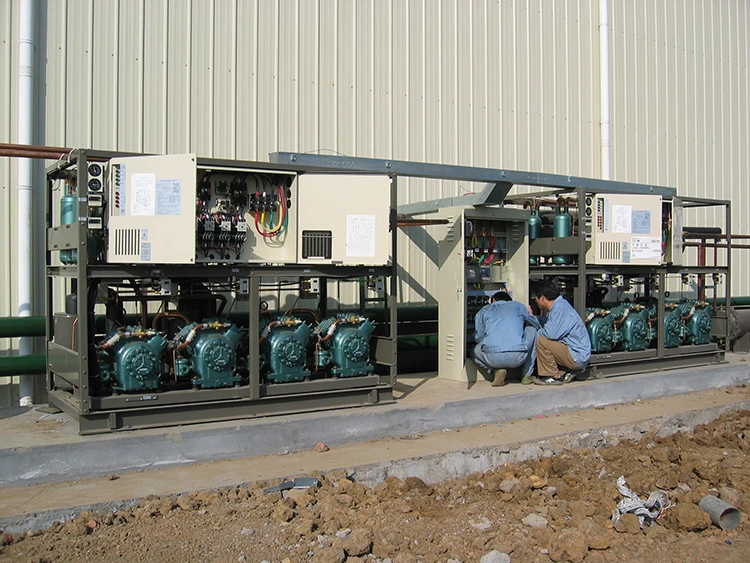

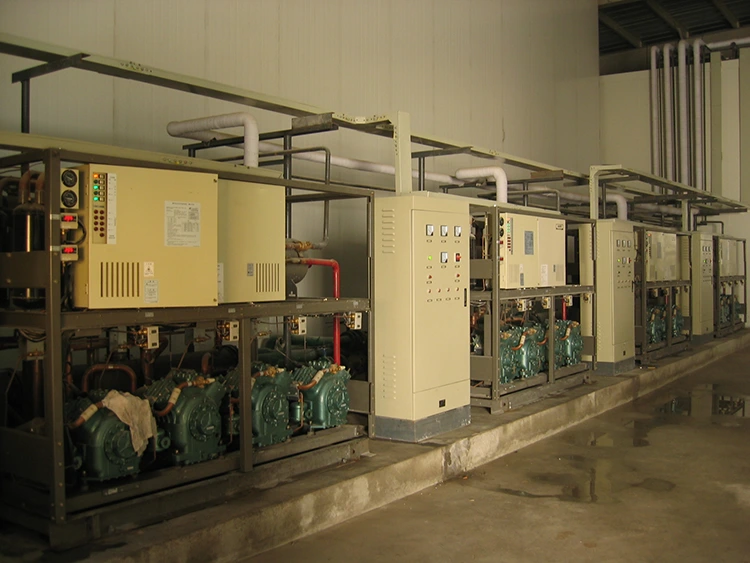

Unité de compresseur de réfrigération à piston semi-hermétique à un étage

Chaque unité de compresseur de réfrigération à piston semi-hermétique à un étage est fabriquée en Chine, répondant aux normes de qualité internationales les plus élevées. Il intègre le compresseur, le séparateur d'huile à haute efficacité, le récepteur et le sécheur, le filtre déshydrateur, les électrovannes, les commandes de sécurité et un panneau de commande PLC complet sur une base montée sur patins assemblée en usine et testée opérationnellement. Cette conception évite les erreurs d'assemblage sur site et réduit considérablement le temps de mise en service sur site.

La construction semi-hermétique enferme le moteur dans le circuit réfrigérant, éliminant ainsi le joint d'arbre, la source la plus courante de fuite de réfrigérant dans les compresseurs alternatifs de type ouvert. Le résultat est un système plus propre et plus durable qui nécessite moins d’interventions d’entretien tout au long de sa durée de vie opérationnelle. Chaque moteur de compresseur est refroidi directement par les gaz d'aspiration, éliminant ainsi le besoin de ventilateurs de refroidissement externes et réduisant la consommation d'énergie auxiliaire.

Les compresseurs alternatifs de Lynxcool sont fabriqués en Chine et exportés dans plus de 40 pays, réputés pour leur durabilité, leur facilité d'entretien et leur coût total de possession compétitif. Réfrigérants standards : R134a, R404A, R507A, R22 (modifiés à partir des anciens modèles), R448A et R449A.

Capacités clés

•Moteur scellé semi-hermétique — conception sans joint d'arbre ; moteur refroidi par gaz d'aspiration ; Taux de fuite de réfrigérant nettement inférieurs à ceux des compresseurs alternatifs de type ouvert.

•Compression en un seul étage : mécanisme piston-cylindre simple et robuste ; fiabilité éprouvée en fonctionnement continu pendant des décennies de service sur le terrain.

•Large plage de fonctionnement — températures d'évaporation de +10 °C à −40 °C ; températures de condensation jusqu'à +55 °C ; adapté aux applications à moyenne et basse température.

•Contrôle de la capacité de déchargement des cylindres : étapes de capacité de 25 %, 50 %, 75 % et 100 % via des déchargeurs de cylindres commandés par solénoïde ; réduit le courant de démarrage et s'adapte aux variations de charge.

•Ensemble sur skid en usine : compresseur, séparateur d'huile, récepteur, filtre déshydrateur, commandes et instruments montés en usine et testés en fonctionnement comme une seule unité avant de quitter notre usine de production en Chine.

• Large compatibilité avec les réfrigérants : prend en charge les réfrigérants HFC, les mélanges HFO et les anciens réfrigérants HCFC ; configurable sur site pour différentes charges de réfrigérant.

Paramètres techniques

Chaque unité de compresseur de réfrigération à piston semi-hermétique à un étage est fabriquée et testée en Chine, avec des rapports de test en usine, une déclaration de conformité CE et des certificats de conformité GB/T fournis comme documentation standard avec chaque expédition.

Champ d'application

Supermarchés et commerce de détail alimentaire |  −5 °C à −25 °C

Unités de condensation à distance, vitrines à plusieurs étages et systèmes de chambre froide et de congélation. L'encombrement compact et le faible niveau sonore des unités produites en Chine par Lynxcool les rendent bien adaptés à une installation dans ou à proximité d'environnements de vente au détail. Le déchargement des bouteilles réduit la consommation d’énergie pendant les heures creuses.

Entreposage et entreposage frigorifique |  −18 °C à −35 °C

Chambres froides moyennes et grandes pour aliments surgelés, produits laitiers et denrées périssables. Les unités alternatives Lynxcool fabriquées en Chine sont conçues pour un fonctionnement continu 24h/24 et 7j/7. Plusieurs unités peuvent être installées dans des configurations de rack parallèles pour atteindre la capacité totale requise avec redondance intégrée.

Restauration et hôtellerie |  0 °C à −20 °C

Chambres froides, cellules de refroidissement rapide, machines à glace et réfrigération centralisée de cuisine pour hôtels, restaurants et établissements de restauration. La conception semi-hermétique minimise les fuites de réfrigérant dans les bâtiments occupés, garantissant ainsi la conformité aux réglementations F-Gas et aux exigences de sécurité ASHRAE 15.

Refroidissement des processus industriels légers |  −10 °C à −40 °C

Refroidissement des processus industriels, notamment le moulage par injection plastique, l'impression, la découpe laser et le contrôle de la température des bains de galvanoplastie. Fabriquées en Chine selon les normes de qualité internationales, ces unités sont construites pour des environnements industriels exigeants à service continu.

Transports et véhicules frigorifiques |  −18 °C à −25 °C

Unités de condensation autonomes pour camions, remorques et conteneurs d'expédition réfrigérés où une taille compacte, une résistance aux vibrations et un démarrage fiable sur une large plage de températures ambiantes sont requis. Les unités sont disponibles dans des configurations adaptées à l'entraînement par moteur diesel ou au fonctionnement à quai.

Caractéristiques techniques de base

01 — Boîtier moteur semi-hermétique

Le moteur du compresseur est enfermé dans le circuit réfrigérant et est directement refroidi par le gaz aspiré qui revient. Cette conception élimine les joints d'arbre mécaniques que l'on trouve couramment dans les compresseurs à pistons ouverts. L'unité de compresseur de réfrigération à piston semi-hermétique à un étage présente un taux de fuite moyen lié au joint d'arbre proche de zéro au cours de sa durée de vie, ce qui contribue à réduire les coûts de conformité aux gaz fluorés pour les utilisateurs finaux et diminue la fréquence de réapprovisionnement en réfrigérant.

02 — Mécanisme alternatif multi-cylindres

Le mécanisme alternatif à piston et cylindre est l’une des technologies de compresseur les plus éprouvées sur le plan mécanique, avec des décennies de données de terrain sur des millions d’heures de fonctionnement. Disponible en configurations à 2, 4, 6 et 8 cylindres, la conception alternative tolère mieux les coups de liquide que les compresseurs à vis, ce qui la rend plus indulgente dans les systèmes où le retour de réfrigérant constitue un risque. Tous les composants internes du compresseur sont fabriqués et assemblés en Chine selon des tolérances dimensionnelles strictes et inspectés selon la norme GB/T 19409 avant de quitter l'usine.

03 — Contrôle de la capacité de déchargement des cylindres

Les déchargeurs de cylindres actionnés par solénoïde permettent d'échelonner la capacité entre 25 %, 50 %, 75 % et 100 % de la sortie nominale. La décharge réduit également le courant de démarrage du moteur, permettant un démarrage direct sans démarreur progressif dans de nombreuses configurations, réduisant ainsi le coût de l'installation électrique. Le PLC gère automatiquement la séquence de déchargement en fonction de la pression d'aspiration, maintenant ainsi une température d'évaporation stable sur toute la plage de charge. Cette fonctionnalité est standard sur chaque unité produite en Chine par Lynxcool depuis notre création.

04 — Réchauffeur de carter et protection contre les retours de liquide

Un réchauffeur de carter installé en usine empêche la migration du réfrigérant dans l'huile pendant les cycles d'arrêt, garantissant ainsi que la viscosité de l'huile correcte est disponible pour la lubrification au démarrage. Le PLC impose un temps minimum de chauffage du carter avant de permettre au compresseur de démarrer après un arrêt prolongé. Combinées à l'accumulateur d'aspiration inclus en standard sur les configurations basse température, ces mesures protègent le compresseur contre les coups de liquide, la cause la plus courante de panne catastrophique des compresseurs à pistons.

05 — Lubrification à alimentation forcée avec surveillance de la pression différentielle

Une pompe à huile à engrenages internes fournit de l'huile sous pression à toutes les surfaces de roulement à partir du moment où le vilebrequin commence à tourner. Un interrupteur différentiel de pression d'huile est connecté au circuit de sécurité : si la pression d'huile ne parvient pas à s'accumuler dans les 90 secondes suivant le démarrage ou chute en dessous du point de consigne pendant le fonctionnement, le compresseur est immédiatement arrêté et une alarme est déclenchée. Cette protection est standard sur chaque unité fabriquée en Chine par Lynxcool et ne peut être contournée par l'opérateur.

06 — Assemblage du patin en usine et test de fonctionnement avant expédition

Chaque composant est monté en usine sur un cadre de base en acier de construction à revêtement époxy, entièrement canalisé en cuivre ou en acier et câblé à un bornier dans notre usine de production en Chine. Avant l'expédition, chaque unité est soumise à un test de fonctionnement complet : vérification des fuites de pression, test d'isolation électrique, vérification du verrouillage de sécurité et un fonctionnement opérationnel d'au moins 4 heures dans les conditions nominales avec pression d'aspiration, pression de refoulement, pression d'huile et courant du moteur enregistrés. Des certificats de test sont délivrés pour chaque unité expédiée de Chine.

Pourquoi s'associer à Lynxcool ?

Un héritage manufacturier éprouvé

Lynxcool conçoit et fabrique des équipements de réfrigération en Chine depuis plus de 20 ans. Nos unités alternatives semi-hermétiques font partie de nos gammes de produits les plus matures, avec un historique de production continu qui a livré plus de 2 000 unités produites en Chine à des clients en Asie-Pacifique, au Moyen-Orient, en Europe et en Amérique. Ce volume d’expérience sur le terrain éclaire chaque raffinement de conception que nous apportons.

Ingénierie d’applications dédiées

Notre équipe d'ingénierie basée en Chine accompagne nos clients tout au long du processus de spécification complet : examen de la charge thermique, sélection du compresseur, choix du réfrigérant, conception électrique et définition de la stratégie de contrôle. Nous produisons des rapports de sélection, des calendriers d'équipement et des dessins P&ID dans le cadre du processus de commande standard, et non en tant que service complémentaire payant.

Fabrication ISO 9001 et tests 100 % en usine

Notre usine de production en Chine fonctionne sous la gestion de la qualité ISO 9001. Chaque compresseur alternatif fabriqué en Chine par Lynxcool est soumis à des tests d'acceptation en usine à 100 % avant expédition. Aucune unité ne quitte nos installations sans avoir réussi les tests. Cet engagement élimine la cause la plus courante des retards de mise en service : les défauts des équipements découverts sur site.

Composants réparables à l’échelle mondiale

Les compresseurs Core proviennent de Bitzer, Embraco ou Dorin, des marques disposant de réseaux de service mondiaux et d'une disponibilité de pièces de rechange. Tous les composants électriques proviennent de Siemens, Schneider ou Delta. Instrumentation de Danfoss ou Emerson. Étant donné que ces composants sont produits et stockés à l'échelle mondiale, les clients de n'importe quel marché peuvent s'approvisionner en pièces de rechange localement sans dépendre de Lynxcool comme seule chaîne d'approvisionnement – ​​un avantage significatif par rapport aux conceptions de composants propriétaires.

Prix ​​​​compétitifs d’origine chinoise avec une qualité internationale

Être fabriqué en Chine permet à Lynxcool de proposer des équipements de réfrigération certifiés au niveau international et conçus pour des applications à un prix généralement inférieur de 20 à 35 % aux alternatives équivalentes fabriquées en Europe. Nos coûts de production en Chine sont directement répercutés sur les clients – et non absorbés sous forme de marge – car nous sommes compétitifs sur la valeur totale livrée, et non sur la seule prime de marque.

Certifications et conformité

•ISO 9001 — Système de gestion de la qualité, usine de production en Chine

• Marquage CE — Conformité européenne (Directive Machines et DESP 2014/68/UE)

•ASHRAE 15 — Norme de sécurité pour les systèmes de réfrigération

• GB/T 19409 — Norme nationale chinoise pour les compresseurs frigorifiques

• Conforme à la réglementation F-Gaz – Prend en charge la réglementation européenne 517/2014 et les réglementations ultérieures.

• Option UL/ETL — Disponible pour les exigences du marché nord-américain

Historique

• Plus de 2 000 unités alternatives semi-hermétiques produites en Chine et installées dans le monde entier

•Exporté dans plus de 40 pays sur 6 continents

• Livraison à temps à 98 % depuis notre usine de production en Chine

• MTBF moyen supérieur à 50 000 heures de fonctionnement en service de réfrigération commerciale

• Réponse en 48 heures en matière de pièces de rechange sur les principaux marchés mondiaux

• Garantie prolongée jusqu'à 5 ans disponible

Foire aux questions

Q : Pourquoi choisir un compresseur alternatif plutôt qu'un compresseur à vis pour mon application ?

R : Les compresseurs alternatifs excellent dans les capacités petites à moyennes, là où les compresseurs à vis sont surdimensionnés et inefficaces. Ils tolèrent mieux que les vis les retours de liquide occasionnels, ce qui les rend plus tolérants dans les conceptions de systèmes imparfaites. Ils sont également plus faciles et moins coûteux à entretenir sur le terrain, sans nécessiter d’outillage spécialisé ni d’huile exclusive. Pour des capacités inférieures à 150 kW et des températures d'évaporation supérieures à −35 °C, les compresseurs alternatifs offrent généralement la meilleure combinaison de coût initial, de fiabilité et de facilité d'entretien.

Q : Le compresseur de réfrigération à piston semi-hermétique à un étage peut-il être rembobiné ou réparé sur le terrain ?

R : Oui. Les couvercles d'extrémité boulonnés d'un compresseur semi-hermétique permettent un accès sur site aux enroulements et aux roulements du moteur. Les rembobinages de moteur, les remplacements de roulements, l'entretien des plaques de soupapes et le remplacement des bielles peuvent tous être effectués par un ingénieur en réfrigération qualifié sans retourner l'unité à l'usine. Il s'agit d'un avantage significatif par rapport aux compresseurs entièrement hermétiques, qui doivent être remplacés dans leur ensemble en cas de panne du moteur.

Q : Quels réfrigérants cette unité peut-elle utiliser et le R22 est-il pris en charge ?

R : Les configurations standard prennent en charge R134a, R404A, R507A, R448A et R449A. Les configurations héritées R22 sont disponibles spécifiquement pour les projets de mise à niveau où l'infrastructure système existante doit être préservée. Les composants internes du compresseur, les matériaux des vannes et le type d'huile sont tous adaptés au réfrigérant spécifié dans notre usine en Chine avant expédition. Le changement de réfrigérant après la mise en service nécessite un examen technique : contactez notre équipe avant d'effectuer tout changement de réfrigérant.

Q : Comment fonctionne le déchargement des bouteilles et permet-il d'économiser de l'énergie ?

R : Les déchargeurs de cylindres sont des dispositifs actionnés par solénoïde qui maintiennent ouvertes les soupapes d'aspiration des cylindres sélectionnés pendant la course de compression, empêchant ces cylindres de travailler. À une décharge de 50 %, par exemple, la moitié des cylindres sont désactivés et le compresseur fournit environ la moitié de la capacité nominale tout en consommant environ 55 à 60 % de la puissance à pleine charge — une économie d'énergie significative dans des conditions de charge partielle. Le PLC gère automatiquement la séquence de déchargement, en basculant entre les étapes de capacité en fonction de la pression d'aspiration.

Q : Où ces unités sont-elles fabriquées et quelle assurance qualité est en place ?

R : Chaque unité de cette gamme de produits est conçue et fabriquée en Chine dans notre usine de production Lynxcool certifiée ISO 9001. Nous sommes fiers de notre héritage Made in China et le soutenons par une assurance qualité rigoureuse : inspection des composants entrants, contrôles d'assemblage en cours de processus, tests d'exécution en usine à 100 % et documentation complète comprenant des certificats de test, une déclaration de conformité CE et des enregistrements de conformité GB/T expédiés avec chaque unité produite en Chine.

Q : Quelle est la durée de vie prévue et quel entretien l’unité nécessite-t-elle ?

R : Dans des conditions normales de réfrigération commerciale, un compresseur alternatif semi-hermétique produit en Chine par Lynxcool a une durée de vie opérationnelle prévue de 15 à 25 ans avec un entretien approprié. Intervalles d'entretien recommandés : changement d'huile et de filtre toutes les 10 000 heures de fonctionnement, inspection des plaques de soupape toutes les 20 000 heures, test annuel d'isolation des enroulements du moteur. Révision complète entre 40 000 et 50 000 heures selon les conditions d'exploitation. Notre documentation de service fournit des calendriers et des procédures de maintenance détaillés.

Q : Quel est le délai de livraison entre la commande et la livraison ?

R : Configurations standard de notre usine de production en Chine : 6 à 10 semaines entre la confirmation de la commande et l'expédition en usine. Configurations personnalisées ou options de tension/réfrigérant non standard : 10 à 14 semaines. L'installation sur site de l'unité montée sur patins prend 1 à 2 jours. La mise en service, y compris le chargement du réfrigérant, la vérification du PLC, les contrôles de sécurité et la formation des opérateurs, nécessite 1 jour pour les configurations standard avec un ingénieur Lynxcool sur site.
