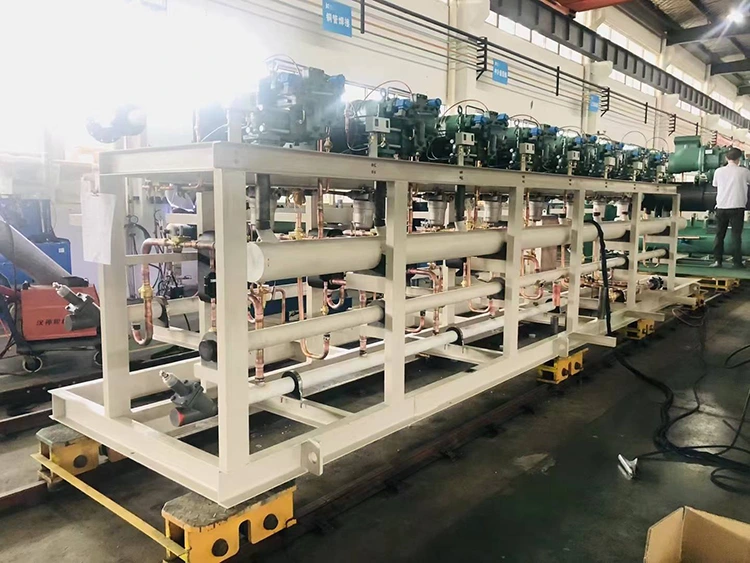

Unité de compresseur de réfrigération à mouvement alternatif semi-hermétique à deux étages

Conçu pour répondre aux demandes évolutives des systèmes de réfrigération et de climatisation modernes, le compresseur de réfrigération à piston semi-hermétique à deux étages prend en charge l'utilisation de réfrigérants respectueux de l'environnement, notamment le R290 (propane) et d'autres alternatives écologiques, le positionnant comme une solution d'avenir alignée sur les réglementations environnementales mondiales et la réduction progressive en cours des réfrigérants à PRG élevé. Qu'elle réponde aux exigences précises de refroidissement d'une installation commerciale de pointe ou aux exigences industrielles robustes d'une opération de chaîne du froid à grande échelle, la série SP offre la fiabilité, l'efficacité et la flexibilité opérationnelle qu'exigent les applications d'aujourd'hui.

Configurations disponibles

Application

L'unité de compresseur de réfrigération alternative semi-hermétique à deux étages de la série SP est conçue pour servir une large gamme d'applications de réfrigération et de climatisation dans les secteurs commerciaux et industriels :

● Réfrigération commerciale : supermarchés, dépanneurs, vitrines de vente au détail de produits alimentaires, chambres froides et congélateurs

● Réfrigération industrielle : usines de transformation des aliments, entrepôts frigorifiques, installations de surgélation

● Systèmes de climatisation : CVC commercial, unités de toit, refroidissement de précision pour les centres de données et les salles blanches

● Industrie agroalimentaire : brasseries, transformation des produits laitiers, refroidissement des boissons et conservation des denrées périssables

● Industrie pharmaceutique et santé : stockage à température contrôlée pour les médicaments, les vaccins et le matériel biologique

● Hôtellerie et vente au détail : hôtels, restaurants, établissements de restauration et centres commerciaux

● Transportation Refrigeration : Infrastructure de refroidissement frigorifique pour le transport et la logistique

● Projets environnementaux et de bâtiments écologiques : solutions de refroidissement économes en énergie pour les bâtiments certifiés LEED et à faibles émissions de carbone

Quelles sont les caractéristiques techniques de ce produit ?

① Pression de service élevée — jusqu'à 28 bars

Nous avons conçu la série SP pour supporter une pression de service maximale allant jusqu'à 28 bars, ce qui lui confère la solidité et la fiabilité requises pour les systèmes de réfrigération exigeants. Que vous travailliez avec différents réfrigérants ou que vous fonctionniez dans des environnements à moyenne ou basse température, nos compresseurs maintiennent des performances stables et efficaces.

Cette capacité de pression plus élevée n'améliore pas seulement la durabilité : elle vous donne plus de liberté dans la conception du système, vous aidant ainsi à répondre aux exigences d'applications complexes sans sacrifier la sécurité ou l'intégrité structurelle.

② Conception compacte hautement intégrée

L’une des principales caractéristiques de notre compresseur de réfrigération alternatif semi-hermétique à deux étages est son architecture intégrée. Le corps du compresseur intègre directement le filtre, la vanne d'arrêt de service et le capteur de température, éliminant ainsi le besoin de composants externes séparés et simplifiant la disposition de la tuyauterie de l'ensemble du système. Malgré ce haut niveau d'intégration, les compresseurs de la série SP conservent une taille globale extrêmement compacte, facilitant l'installation dans des locaux techniques restreints et réduisant le temps et les coûts d'installation du système.

③ Vilebrequin conçu par RefComp avec contrepoids

La série SP présente une conception de vilebrequin exclusive développée par RefComp, conçue avec des contrepoids équilibrés avec précision pour compenser dynamiquement les forces alternatives générées pendant la compression. Cet équilibrage dynamique minutieux se traduit par un fonctionnement exceptionnellement fluide avec un minimum de vibrations, réduisant les contraintes mécaniques sur la tuyauterie connectée et les supports structurels, prolongeant la durée de vie des roulements et des joints et contribuant à un environnement opérationnel plus silencieux.

④ Haute efficacité, haute résistance, faibles vibrations et faible bruit

Il est conçu pour offrir une combinaison optimale d’efficacité volumétrique et isentropique élevée, garantissant une capacité frigorifique maximale par unité de puissance consommée. L'utilisation de matériaux à haute résistance dans l'ensemble du compresseur garantit la robustesse structurelle sous des charges de pression cycliques, tandis que la géométrie des vannes et la conception du passage de gaz soigneusement optimisées minimisent les pulsations de pression, le bruit du flux de gaz et les vibrations mécaniques, ce qui permet d'obtenir un compresseur au fonctionnement plus silencieux et plus fluide, bien adapté aux installations sensibles au bruit.

⑤ Modulation de capacité flexible

Le produit prend en charge une sélection et un ajustement flexibles de la capacité pour répondre aux différentes demandes de charge. Les opérateurs peuvent sélectionner la configuration appropriée du nombre de cylindres en fonction de la charge nominale du système et affiner davantage la puissance de refroidissement grâce aux options de modulation de capacité. Cette flexibilité permet d'adapter précisément la capacité de réfrigération à la demande réelle, évitant ainsi le gaspillage d'énergie associé aux compresseurs surdimensionnés fonctionnant à un rendement réduit et permettant des performances supérieures à charge partielle dans les applications avec des charges de refroidissement fluctuantes.

⑥ Module de protection moteur intégré

Chaque unité de compresseur de réfrigération à piston semi-hermétique à deux étages est équipée d'un module de protection du moteur dédié qui surveille en permanence les paramètres électriques et thermiques critiques. Le module offre une protection contre les surintensités, les surchauffes, les pertes de phase, les inversions de phase et d'autres conditions de défaut susceptibles d'endommager les enroulements du moteur ou de réduire la durée de vie du compresseur. Cette protection intégrée minimise le risque de temps d'arrêt inattendu, réduit le besoin d'équipement de relais de protection externe et simplifie la conception du panneau de commande électrique.

⑦ Soupape de surpression interne — Égalisation côté haut/bas

Ce produit intègre une vanne d'égalisation interne intégrée reliant les côtés haute pression et basse pression du compresseur. Cette vanne s'active automatiquement pour empêcher la pression interne de dépasser les limites de sécurité, protégeant ainsi le corps du compresseur, les plaques de vannes et les pistons contre les dommages causés par la surpression. Cette fonctionnalité est particulièrement utile lors du démarrage après des périodes d'arrêt prolongées et dans les systèmes soumis à des fluctuations rapides de charge, offrant une couche de protection supplémentaire sans nécessiter de dispositifs de sécurité externes.

⑧ Conception innovante de refroidissement du moteur à gaz d'aspiration

La série SP utilise une disposition structurelle spécialement conçue qui achemine le gaz réfrigérant depuis la vanne d'arrêt d'aspiration directement à travers le carter du moteur avant d'entrer dans les cylindres de compression. Cette conception exploite le gaz d'aspiration froid et basse pression pour refroidir en continu les enroulements du moteur, empêchant ainsi la surchauffe en cas de fonctionnement soutenu à forte charge et éliminant le besoin de systèmes de refroidissement externes supplémentaires du moteur. Cette configuration de moteur refroidi par gaz d'aspiration améliore la fiabilité du moteur, prolonge la durée de vie de l'isolation des enroulements et contribue à l'efficacité énergétique globale du compresseur.

Compatibilité des réfrigérants et responsabilité environnementale

La série SP a été conçue avec une compatibilité tournée vers l'avenir avec les réfrigérants comme objectif d'ingénierie principal. En plus des réfrigérants HFC conventionnels, la série SP prend entièrement en charge le fonctionnement avec le R290 (propane) — un réfrigérant à base d'hydrocarbure naturel avec un potentiel de réchauffement climatique ultra faible (GWP = 3) et un potentiel d'appauvrissement de la couche d'ozone nul (ODP = 0). Cela fait de la série SP une plate-forme idéale pour les fabricants et les intégrateurs de systèmes cherchant à se conformer aux réglementations F-Gaz, à l'amendement de Kigali au Protocole de Montréal et à d'autres normes environnementales internationales qui conduisent à la transition vers des réfrigérants à faible PRG.

Spécifications techniques clés

Pourquoi choisir la série SP ?

· Fiabilité éprouvée : conçu et validé pour offrir des performances constantes sur des dizaines de milliers d'heures de fonctionnement dans des environnements commerciaux et industriels réels.

· Leadership environnemental : la prise en charge native du R290 et d'autres réfrigérants à faible PRG garantit la conformité réglementaire aujourd'hui et à l'avenir.

· Installation simplifiée : La conception intégrée et compacte réduit le temps d'assemblage sur site, minimise la tuyauterie sur site et réduit les coûts globaux d'installation.

· Flexibilité opérationnelle : Avec 34 modèles allant de 3 à 70 HP, l'unité de compresseur de réfrigération à piston semi-hermétique à deux étages fournit le compresseur approprié pour pratiquement toutes les exigences de réfrigération commerciale et industrielle.

· Efficacité énergétique : la conception avancée du vilebrequin, la géométrie optimisée des soupapes et le refroidissement du moteur à gaz d'aspiration se combinent pour offrir une efficacité de pointe sur toute la plage de fonctionnement.

· Maintenance réduite : des matériaux de haute qualité, des composants rotatifs équilibrés et des systèmes de protection intégrés travaillent ensemble pour minimiser l'usure, réduire les taux de pannes et prolonger les intervalles d'entretien.
