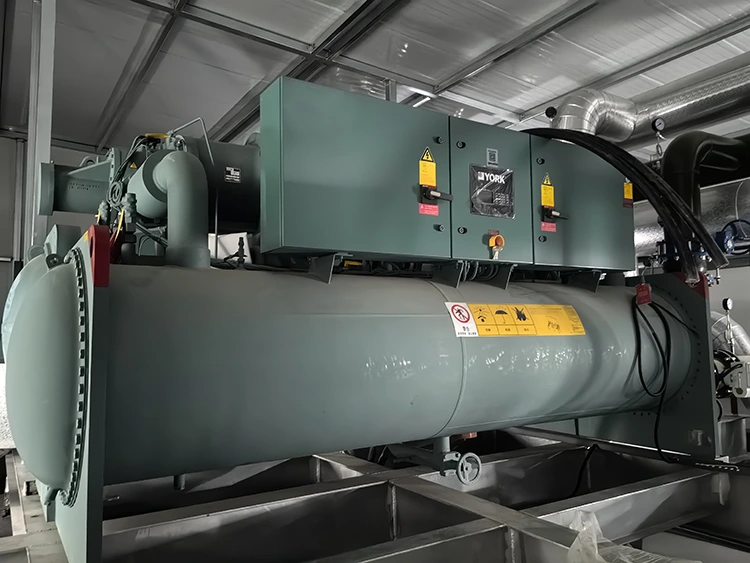

Unité de refroidissement à vis refroidie à l'eau

L'unité de refroidissement à vis refroidie à l'eau est conçue pour un fonctionnement continu à haut rendement dans les secteurs commerciaux et industriels. Doté d'un compresseur à vis et d'une configuration refroidie par eau, il offre un échange thermique supérieur, un fonctionnement plus silencieux et une durée de vie de l'équipement plus longue par rapport aux refroidisseurs conventionnels refroidis par air. La technologie intégrée d'entraînement à fréquence variable (VFD) et les systèmes de contrôle intelligents assurent un refroidissement flexible et précis pour répondre aux demandes de charge dynamiques.

Ce refroidisseur sert de source de refroidissement centrale pour les grands bâtiments, les usines, les centres de données, les installations médicales et les laboratoires, garantissant une efficacité énergétique et un contrôle stable de la température pour les applications sensibles.

Principaux composants du système

Compresseur à double vis : conception semi-hermétique, modulation de capacité continue (10 à 100 %), faibles vibrations, fonctionnement silencieux, performances continues 24h/24 et 7j/7.

Condenseur à coque et tube : tubes en cuivre sans soudure dans une coque en acier pour un rejet efficace de la chaleur et une durabilité à long terme.

Évaporateur inondé/à expansion directe : Fournit une température d’eau glacée stable avec une efficacité de transfert de chaleur élevée.

Séparateur d'huile : élimine l'huile entraînée du réfrigérant, garantissant ainsi une lubrification et des performances appropriées de l'échangeur de chaleur.

Dispositif d'expansion (TXV / EEV) : contrôle précis de la surchauffe et efficacité améliorée à charge partielle.

Contrôle électrique intelligent : système basé sur un API ou un microprocesseur pour un fonctionnement automatisé, une surveillance, des diagnostics et une intégration à distance via BACnet ou Modbus.

Paramètres de configuration

Paramètres de performance de base

1. Plage de capacité de refroidissement

Unités de refroidissement à vis standard refroidies par eau : 125 ~ 1 800 kW

Modèles inondés de longue durée : 443 ~ 3 484 kW, adaptés aux grandes applications industrielles et commerciales

Les modèles spéciaux à basse température peuvent produire de l'eau jusqu'à -45 °C, la capacité de refroidissement couvre 5 ~ 2 200 kV.

2. Ratio d'efficacité énergétique (COP)

Unités de refroidissement à vis conventionnelles refroidies à l'eau : 4,4 ~ 5,2

Modèles inondés à haut rendement : le COP peut atteindre 5,8 ~ 6,2, avec un rendement encore plus élevé sous charge partielle

Les produits certifiés énergétiquement ont un COP mesuré de 5,46 à 5,86, répondant à la norme nationale d'efficacité énergétique de première classe.

3. Puissance d'entrée et tension

Puissance d'entrée : à partir de 7,5 kW, les grandes unités peuvent atteindre des centaines de kW

Norme de tension : 380 V/50 Hz, certains modèles haute puissance prennent en charge une alimentation haute tension de 6 000 V.

4. Contrôle de la température de l'eau de sortie

Température de sortie d'eau glacée : 5 ~ 25 ℃ La précision du contrôle de la température peut atteindre +0,1 °C, répondant aux exigences des processus de fabrication de précision.

5. Niveau de bruit

Le bruit de fonctionnement se situe généralement entre 75 et 85 dB(A).

Les modèles haut de gamme à faible bruit peuvent le contrôler en dessous de 60 à 70 dB, se rapprochant du niveau sonore d'un environnement de bureau.

Avantages clés en termes de performances

Haute efficacité : la technologie VFD minimise le gaspillage d'énergie ; les configurations multi-compresseurs permettent d'économiser jusqu'à 20 % d'énergie par rapport aux conceptions traditionnelles.

Fonctionnement fiable : faibles vibrations, bruit minimal, construction robuste pour un fonctionnement continu 24 heures sur 24.

Modulation de charge flexible : ajustement continu de la capacité de 10 à 100 % de la charge nominale pour des demandes de refroidissement variables.

Maintenance facile : conception accessible pour les contrôles de routine, le remplacement des composants et la maintenance prédictive via des commandes intelligentes.

Applications polyvalentes : alimentation en eau glacée de 3 à 20 °C, adaptée aux climatiseurs commerciaux, aux processus industriels, aux centres de données et aux installations médicales.

Application

1.Bâtiments commerciaux

Les grands centres commerciaux, les tours de bureaux, les hôtels, les centres de congrès et les développements à usage mixte s'appuient sur des refroidisseurs à vis refroidis à l'eau comme installation de refroidissement centrale pour leurs systèmes CVC. L'unité de refroidissement à vis refroidie à l'eau fournit une source de refroidissement centrale fiable, efficace et silencieuse, capable de répondre à toute la gamme des charges de refroidissement des bâtiments tout au long de l'année.

2.Centres de données

Dans les applications de refroidissement des centres de données, le produit fonctionne en conjonction avec des tours de refroidissement et des systèmes de traitement d'air de salle informatique ou des unités de refroidissement en rangée pour maintenir des températures d'entrée de serveur précises et protéger l'infrastructure informatique critique.

La combinaison d'un rendement élevé et d'un contrôle précis de la capacité permet aux opérateurs de centres de données d'atteindre des valeurs d'efficacité d'utilisation de l'énergie (PUE) inférieures à 1,3, réduisant ainsi considérablement la surcharge énergétique de l'infrastructure de refroidissement informatique.

3. Refroidissement des processus industriels

Dans le moulage par injection, la galvanoplastie, la transformation chimique, la fabrication d'aliments et de boissons et la production pharmaceutique, un refroidissement de processus précis et fiable est essentiel à la qualité des produits, au débit de production et à la sécurité opérationnelle. Il fournit une eau de refroidissement de processus stable et contrôlée avec précision pour répondre aux exigences strictes de température de ces applications industrielles exigeantes.

4.Installations médicales et scientifiques

Les hôpitaux, les salles blanches, les laboratoires et les installations de recherche nécessitent des environnements à température extrêmement fiable et contrôlée avec précision pour le confort des patients et l'intégrité des processus et équipements sensibles. L'unité de refroidissement à vis refroidie par eau Lynxcool offre la stabilité, la fiabilité et la précision de contrôle requises pour répondre aux normes rigoureuses des applications CVC des établissements de soins de santé et scientifiques.

5. Fabrication de produits électroniques

Les usines de fabrication de semi-conducteurs, les installations d'assemblage de PCB et les laboratoires de tests électroniques nécessitent des environnements de refroidissement stables et sans contamination avec un contrôle précis de la température. Le refroidisseur Lynxcool répond à ces exigences tout en répondant aux attentes strictes en matière de fiabilité des opérations de fabrication de produits électroniques de grande valeur.

Directives de sélection et d'installation

Calcul de la charge : utilisez une analyse détaillée du gain de chaleur en tenant compte de l'enveloppe du bâtiment, de l'occupation, des charges d'équipement et du climat.

Équipement auxiliaire : Un système complet de refroidissement par eau nécessite que l'équipement auxiliaire suivant soit conçu et installé en tant que système intégré :

● Tour(s) de refroidissement dimensionnée(s) pour rejeter la totalité de la charge thermique du condenseur à la température ambiante de conception du bulbe humide.

● Pompes de circulation d'eau de condenseur avec débit et hauteur de hauteur appropriés

● Pompes de circulation d'eau glacée pour circuits primaire et secondaire selon le cas

● Réservoir tampon d'eau glacée isolé pour assurer la stabilité hydraulique et le stockage thermique

● Système de traitement de l'eau pour maintenir la qualité de l'eau des tours de refroidissement et prévenir le tartre, la corrosion et la croissance biologique

● Tuyauterie, vannes, crépines, vases d'expansion et bouches d'aération selon les exigences de la conception du système.

Environnement d'installation : L'unité de refroidissement à vis refroidie par eau Lynxcool doit être installée dans une salle mécanique intérieure qui répond aux exigences environnementales suivantes :

● Bonne ventilation naturelle ou mécanique pour éviter l'accumulation de chaleur

● Absence de gaz corrosifs, de vapeurs chimiques ou de poussière excessive

● Température ambiante maintenue en dessous de 45°C à tout moment

● Capacité de charge structurelle adéquate du plancher pour supporter le poids de l'unité de refroidissement

● Espace suffisant autour de tous les côtés de l'unité pour l'accès de maintenance, comme spécifié dans le manuel d'installation.

● Coussinets d'isolation contre les vibrations ou isolateurs à ressort installés entre la base de l'unité et la structure du plancher pour minimiser la transmission des vibrations au bâtiment.

Pourquoi choisir les refroidisseurs à vis refroidis par eau Lynxcool ?

Les refroidisseurs à vis refroidis par eau Lynxcool combinent une technologie avancée de compresseur à vis, des commandes intelligentes et une qualité d'ingénierie robuste. Nous proposons des solutions sur mesure pour pratiquement tout projet commercial ou industriel. Avec un support mondial en ingénierie d'applications, un service après-vente et une expérience éprouvée dans des centaines de projets avec des clients comme Nestlé, Coca-Cola, PepsiCo, Mars, Danone et Unilever, Lynxcool garantit performances, efficacité et fiabilité à long terme.
