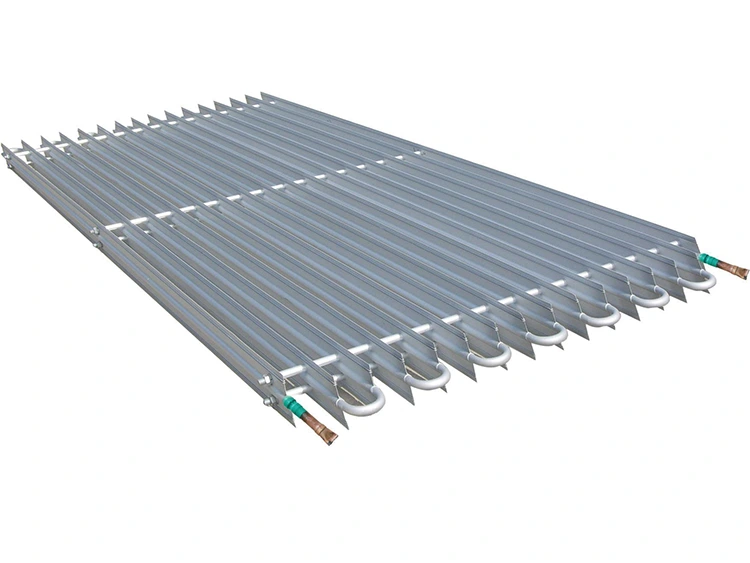

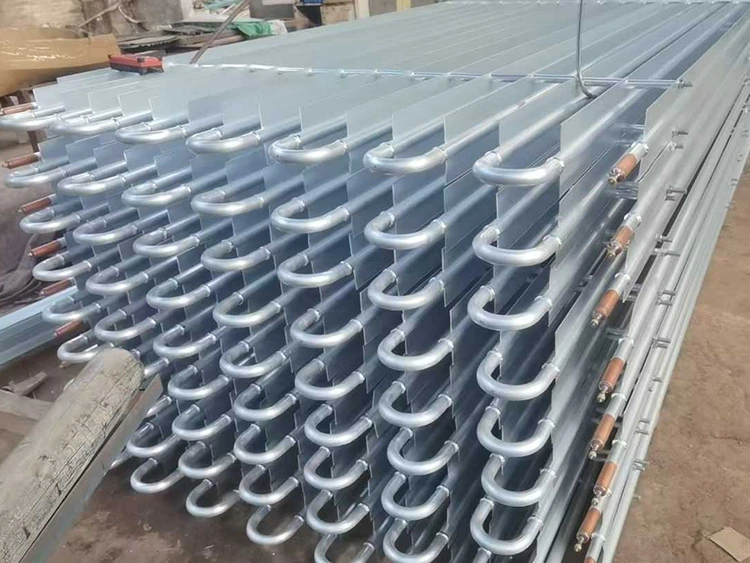

Bobine de tuyau en aluminium

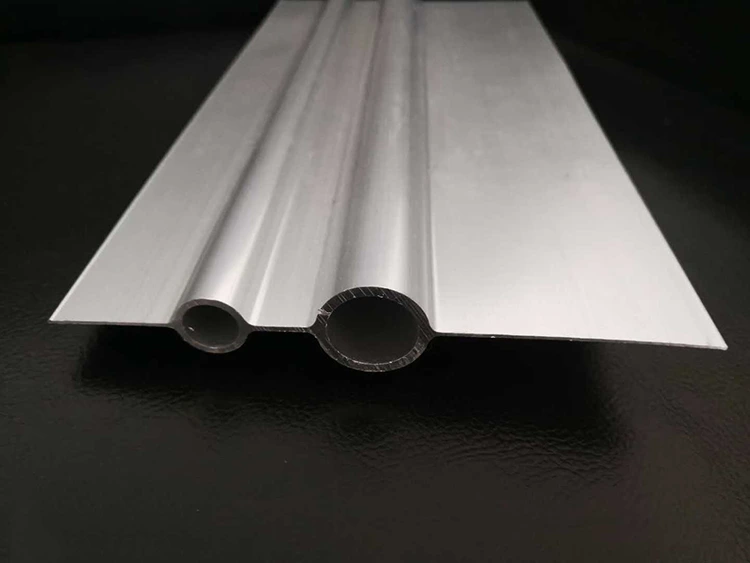

Chaque unité de bobine de tuyaux en aluminium utilise des tubes à ailettes en alliage d'aluminium extrudé présentant une structure « à ailettes externes/filetage interne ». Les ailettes et le corps du tube sont étroitement liés grâce à un processus de moulage en une seule étape, garantissant une liaison métallurgique permanente entre les deux ; cela élimine efficacement la résistance thermique de contact entre les ailettes et le tube. Avant expédition, chaque unité est soumise à des tests de pression rigoureux à l’aide d’air comprimé. De plus, les unités sont livrées en standard avec un système de dégivrage électrique intégré et un bac collecteur. Les réfrigérants applicables comprennent : les HFC (R404A, R507A, R134a, R448A, R449A) et l'ammoniac (R717).

Capacités clés

• Convection naturelle sans ventilateur — circulation de l'air par effet de cheminée à travers des canaux à ailettes parallèles ; consommation d'énergie nulle du ventilateur ; pas de gain de chaleur du moteur du ventilateur.

• Faible déshydratation des produits — la faible vitesse de l'air et l'humidité relative élevée dans l'entrepôt frigorifique minimisent la perte sèche des produits alimentaires stockés par rapport aux évaporateurs à ventilo-convecteur.

• Faible fluctuation de température — température stable dans l'entrepôt frigorifique avec amplitude de cyclage réduite ; amélioration de la qualité du produit et de la durée de conservation.

•Effet de stockage à froid — la masse thermique du corps de l'évaporateur en aluminium stocke l'énergie froide, réduisant ainsi la fréquence de démarrage du compresseur et prolongeant sa durée de vie.

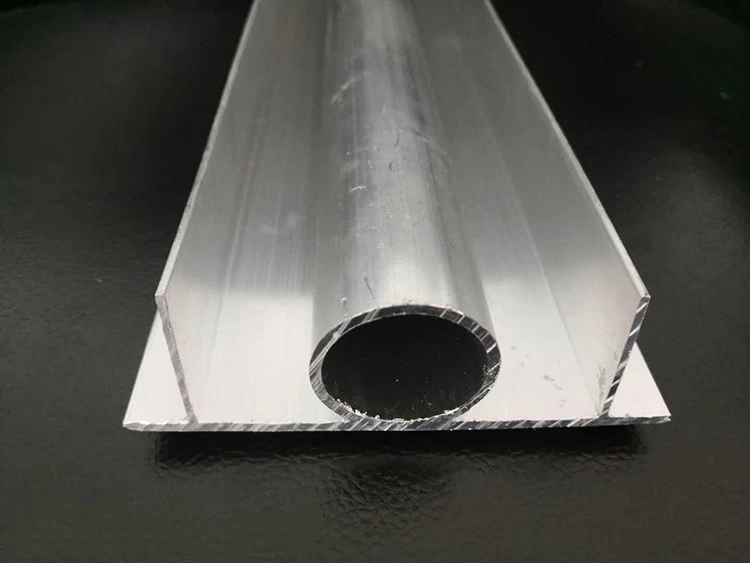

•Structure de tube à ailettes extérieures/filetage intérieur — pressage simple moulé sous pression ; les ailettes extérieures maximisent le transfert de chaleur côté air ; le filetage intérieur réduit la résistance du film côté réfrigérant et la charge de réfrigérant.

•Dégivrage électrique avec bac collecteur — éléments chauffants électriques intégrés et bac de récupération ; dégivrage automatique déclenché par une horloge ou un capteur.

• Compatible ammoniac et HFC — matériau en alliage d'aluminium compatible avec les réfrigérants HFC et R717 (ammoniac) ; produit en Chine selon les normes de matériaux d'hygiène alimentaire.

Paramètres techniques

Toutes les bobines de tuyaux en aluminium sont fabriquées et testées sous pression en Chine. La documentation d'usine comprend : un certificat de test d'étanchéité à l'air comprimé, une déclaration de conformité des matériaux (alliage d'aluminium de qualité alimentaire) et un rapport d'inspection dimensionnelle. Chaque unité expédiée depuis notre usine de production en Chine est accompagnée d'un dossier de documentation complet.

Champ d'application

Chambres froides à moyenne et basse température | −5°C à −30°C

Les serpentins de tuyaux en aluminium Lynxcool en provenance de Chine assurent l'évaporation au plafond de la viande, de la volaille, des fruits de mer, des produits laitiers, des fruits et des légumes. La convection naturelle maintient une humidité élevée, réduisant ainsi la déshydratation et la perte de poids, mieux que les systèmes à ventilo-convecteur.

Entreposage frigorifique de poissons et de produits aquatiques | −15°C à −25°C

Maintenez des températures basses et une humidité élevée stables pour les poissons et les fruits de mer. La faible vitesse de l'air réduit la perte d'humidité. Compatible ammoniac pour les systèmes R717.

Chambres froides pharmaceutiques et médicales | +2°C à −20°C

Température et humidité stables pour les produits pharmaceutiques, les vaccins et les produits biologiques. L'alliage d'aluminium répond aux normes d'hygiène de qualité pharmaceutique.

Entreposage frigorifique de produits frais et horticoles | 0°C à −5°C

La conception sans ventilateur préserve plus de 90 % d'humidité, empêchant ainsi le flétrissement et les dommages causés par le gel des fruits, légumes et fleurs.

Chambres de refroidissement rapide et de pré-refroidissement | −5°C à −15°C

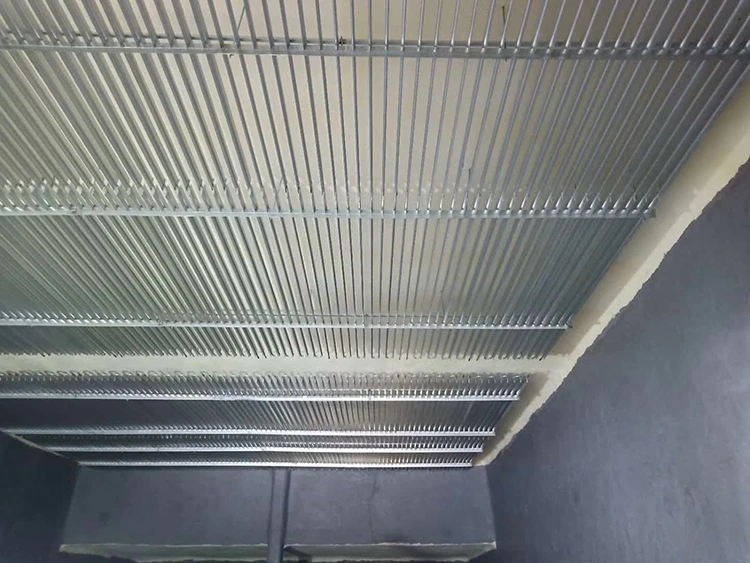

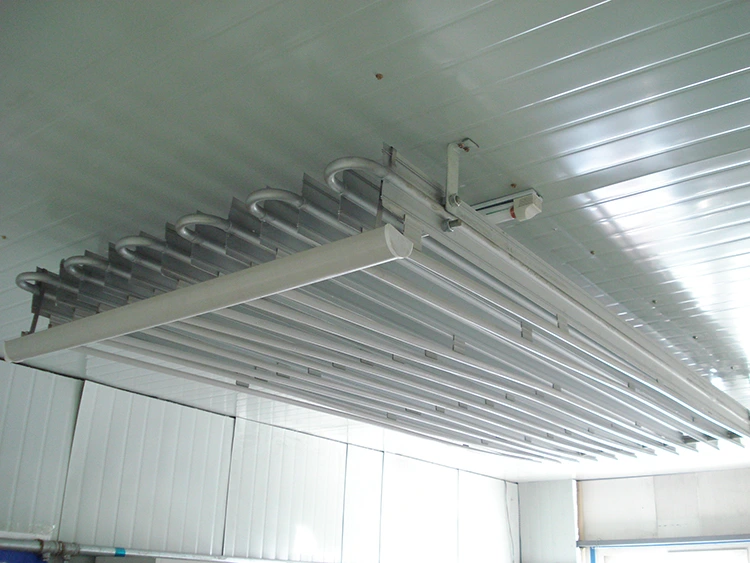

Les serpentins montés au plafond retiennent l'humidité, réduisent la déshydratation et fonctionnent silencieusement, ce qui est idéal pour les produits de grande valeur.

Pourquoi s'associer à Lynxcool

1. Plus de 20 ans d'expérience

Lynxcool conçoit et fabrique des bobines de tuyaux en aluminium en Chine depuis plus de 20 ans. Nous fournissons des entrepreneurs en entrepôts frigorifiques, des intégrateurs de systèmes et des utilisateurs finaux dans toute la région Asie-Pacifique, au Moyen-Orient et au-delà.

2. Fabrication de tubes à ailettes moulés sous pression avec précision

Ailettes moulées sous pression contrôlées par CNC formées intégralement avec la paroi du tube.

Élimine les pertes de transfert de chaleur dues à la dilatation mécanique.

Chaque serpentin est testé sous pression et est accompagné d'un certificat d'étanchéité délivré par l'usine.

3. Prise en charge de la conception thermique et du dimensionnement

Calcul complet de la charge thermique et dimensionnement thermique d’un entrepôt frigorifique.

Diamètre de tube, pas d'ailettes et disposition du circuit optimisés pour l'espace du plafond.

Estimations de charge de réfrigérant et dessins d'implantation fournis par nos ingénieurs basés en Chine.

4. Matériaux de qualité alimentaire

Alliage d'aluminium avec traitement de surface anodisé ou spécial.

Répond aux normes chinoises et internationales de contact alimentaire.

Chambres à air nettoyées avant assemblage ; déclaration de conformité incluse.

5. Compatibilité avec l'ammoniac

Entièrement compatible avec la réfrigération à l'ammoniac R717.

Raccords et connexions entièrement en aluminium ; pas de composants en cuivre.

Convient aux grandes installations de transformation des aliments et de la chaîne du froid.

6. Prix compétitifs d’origine chinoise

Des bobines de haute qualité certifiées hygiène alimentaire à des prix compétitifs.

Documentation complète d'usine : certificat de test d'étanchéité, déclaration de matériaux, manuel d'installation, schéma de câblage de dégivrage.

Délais de livraison courts pour les commandes OEM répétées avec des outils de production maintenus.

Certifications

•ISO 9001 — Système de gestion de la qualité, usine de production en Chine

• Alliage d'aluminium de qualité alimentaire — déclaration de conformité des matériaux par unité

•Test de fuite d'air comprimé en usine – 100 % testé ; certificat délivré par unité

• GB/T 15912 – Norme nationale chinoise pour les tubes à ailettes en aluminium et en alliage d'aluminium

• Compatible avec GB 50072 — Code chinois pour la conception des entrepôts frigorifiques (base de calcul Q = K·A·Δt)

•Configurations conformes CE/PED disponibles pour l'exportation sur le marché européen

• Configurations classées pour l'ammoniac (R717) disponibles avec des raccords entièrement en aluminium

Cas

• Des dizaines de milliers de bobines de tuyaux en aluminium produites en Chine et installées dans le monde entier

• Fourni aux entrepreneurs en entrepôts frigorifiques, aux usines de transformation des aliments, aux installations de pêche et aux chaînes du froid pharmaceutiques dans toute la région Asie-Pacifique et au Moyen-Orient.

• Systèmes réfrigérants HFC et ammoniac desservis

• Livraison à temps à 98 % depuis notre usine de production en Chine

•Garantie standard : 24 mois à compter de la date d'expédition contre les défauts de fabrication

FAQ

Q1 : Qu'est-ce que l'effet cheminée et pourquoi est-il important ?

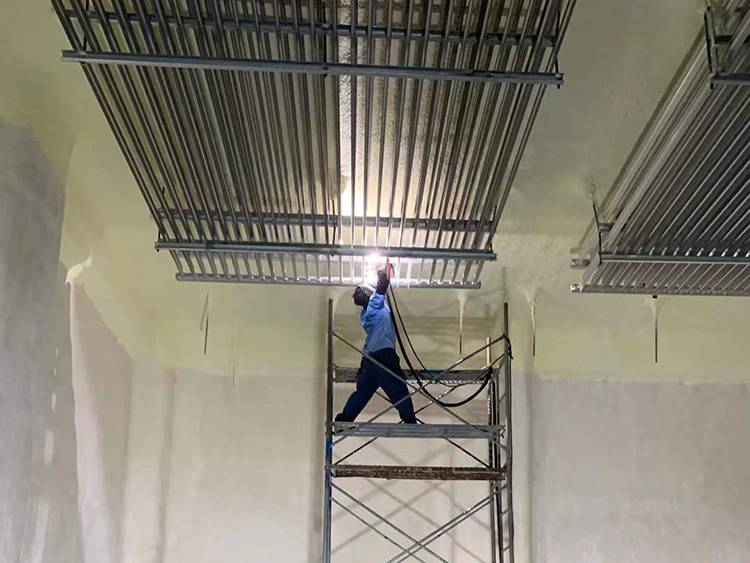

R : L’effet de cheminée est une convection naturelle dans une chambre froide à serpentins en aluminium. L'air froid descend à travers des canaux à ailettes verticaux tandis que l'air chaud monte, permettant un transfert de chaleur efficace sans ventilateurs. Une installation correcte (espace libre au plafond de 150 à 200 mm et suspension à niveau) garantit une circulation naturelle continue.

Q2 : Comment calculer la surface de transfert de chaleur requise ?

R : Utilisez la formule A = Q / (K · Δt), où K = 9–10 W/m²°C et Δt ≈ 10°C. Sélectionnez ensuite le diamètre du tube et le type d'ailette :

φ25 2 ailettes = 0,29 m²/m

φ32 2 ailettes = 0,34 m²/m

φ32 3 ailettes = 0,495 m²/m

Nos ingénieurs basés en Chine peuvent effectuer des calculs complets pour votre projet.

Q3 : Pourquoi limiter la longueur du tube à passage unique ?

R : Une longueur excessive augmente la chute de pression, réduisant ainsi la capacité de refroidissement. Limites : φ25 = 80 m, φ32 = 100 m. Pour les grands magasins, utilisez plusieurs passages parallèles plus courts avec les branches du distributeur de liquide Venturi.

Q4 : Les serpentins de tuyaux en aluminium peuvent-ils être utilisés avec de l'ammoniac (R717) ?

R : Oui. L'aluminium est entièrement compatible avec l'ammoniac. Lynxcool produit des serpentins résistants à l'ammoniac en Chine avec des raccords entièrement en aluminium et des tests de pression complets. Le cuivre ne doit pas être utilisé.

Q5 : Quand et comment décongeler ?

R : Déclencheurs recommandés : givre plumeux ≥10 mm ou glace dure ≥5 mm. Généralement 2 à 4 cycles par 24 heures, en utilisant des radiateurs électriques. Le dégivrage se termine via un capteur de température de surface ou une minuterie. Un dégivrage manuel est possible en cas de conditions inhabituelles.

Q6 : Qu'est-ce qu'un distributeur de liquide Venturi ?

R : Un dispositif de buse à chaque entrée de dérivation qui assure une distribution uniforme du réfrigérant grâce à l'effet Venturi. Empêche l'inondation ou le manque de tubes, améliorant ainsi l'efficacité de l'évaporateur et empêchant les coups de bélier.

Q7 : Comment un serpentin à tuyaux en aluminium se compare-t-il à un évaporateur à ventilo-convecteur ?

R : Les ventilo-convecteurs abaissent la température plus rapidement et économisent de l'espace au plafond. Les serpentins de tuyaux en aluminium n'utilisent aucune énergie de ventilateur, maintiennent une humidité plus élevée (90 à 95 % contre 75 à 85 %), réduisent les pertes sèches de produit et stabilisent la température. Idéal pour les applications alimentaires, pharmaceutiques et à forte humidité.
