Étagère d'évaporateur à tube nu en acier

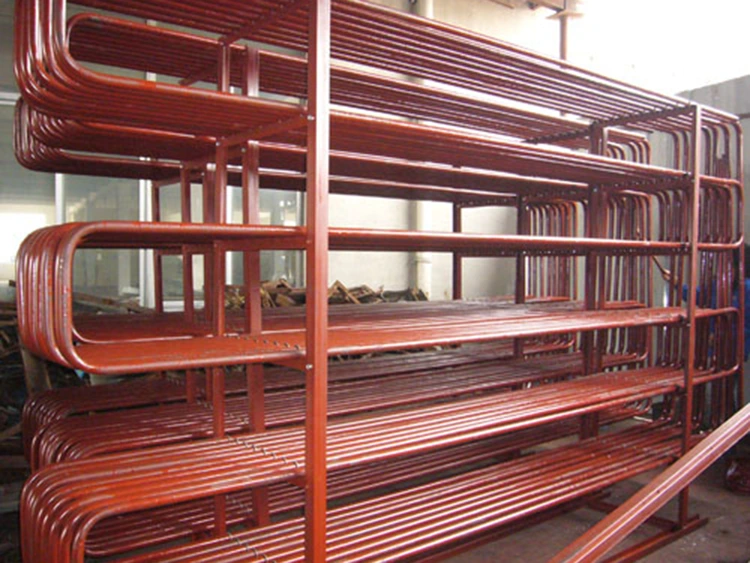

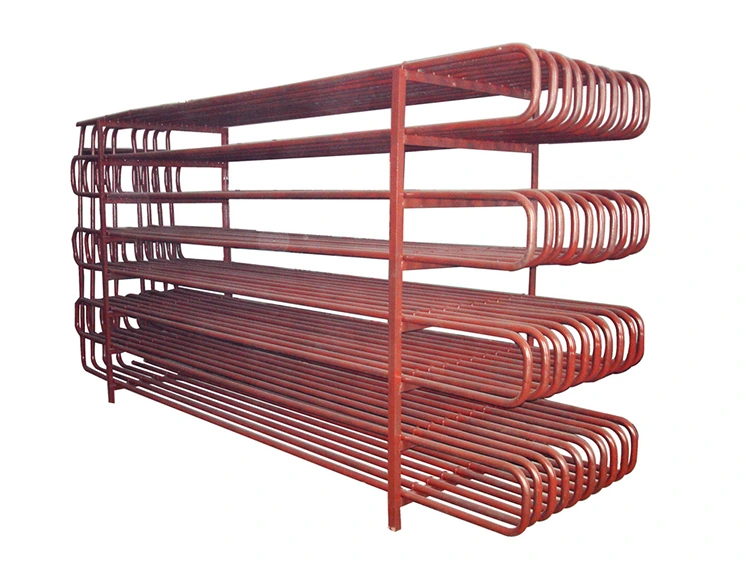

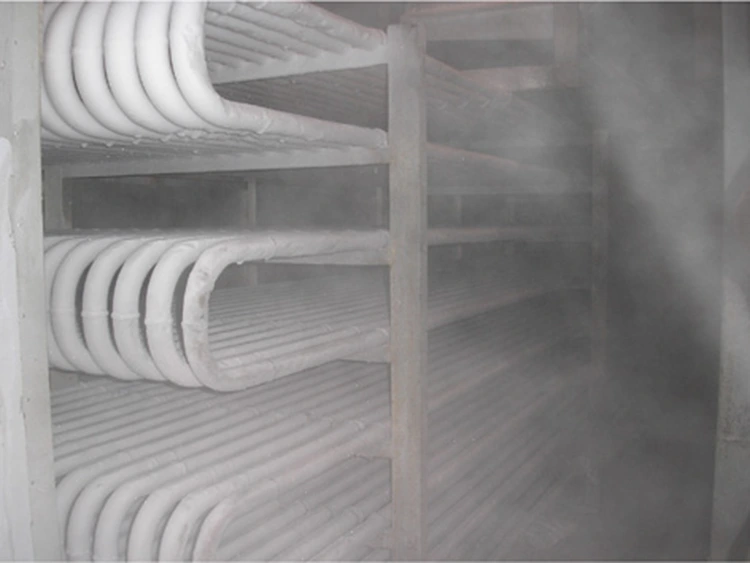

L'étagère d'évaporateur à tube nu en acier de Lynxcool est un système d'évaporateur statique durable et durable composé de plusieurs couches de tubes en acier nu parallèles reliés par des coudes de retour en forme de U aux extrémités, tous soudés sur un cadre en acier robuste. Le réfrigérant s'évapore directement à l'intérieur des tubes en acier, qui servent à la fois de surface de refroidissement et d'étagère porteuse ; les palettes ou les produits sont placés directement dessus, facilitant un transfert de chaleur très efficace.

Comparée aux évaporateurs à plaques d'aluminium ou à ailettes, cette structure en tubes d'acier offre une résistance supérieure aux chocs et à la flexion, ne nécessite aucun soudage de précision et possède une capacité portante élevée, ce qui la rend idéale pour le stockage de palettes robustes, les installations de stockage frigorifique à grande échelle et les usines de transformation de fruits de mer. Sa conception à convection naturelle sans ventilateur offre un effet de réfrigération caractérisé par une consommation d'énergie nulle, des niveaux d'humidité élevés et une fluctuation de température minimale.

Lieu de fabrication : Qingdao, Chine

Types d'entrepôts frigorifiques applicables : entrepôts frigorifiques réfrigérés à l'ammoniac, cales à poisson, congélateurs à air pulsé, installations de stockage de viande

Matériau : acier au carbone.

Durée de vie : 20 à 40 ans

Paramètres techniques

Chaque étagère d'évaporateur à tube nu en acier est soumise à des tests de pression dans notre usine en Chine et est accompagnée de rapports complets d'inspection de qualité, de soudage et de matériaux, ainsi que d'un manuel d'installation et de maintenance.

Dans quels domaines ce produit peut-il être utilisé ?

1. Entreposage frigorifique à grande échelle d’ammoniac et réfrigération sur palettes

Les étagères pour évaporateur à tube nu en acier conviennent au stockage de la viande, des produits laitiers, du poisson et des aliments surgelés, s'adaptant aux configurations de palettes complètes et de demi-palettes. Il est doté d'un refroidissement par évaporation directe d'ammoniac très efficace et est conçu pour résister à de lourdes charges.

2. Cales à poisson des navires de pêche

Idéal pour la réfrigération de poissons entiers, de blocs de poisson et de poissons salés, ce système est conçu pour résister aux vibrations de la coque et à la corrosion de l'eau de mer. Les options de traitement de surface incluent la galvanisation à chaud ou le revêtement époxy.

3. Chambres froides et chambres de surgélation pour la viande

Conçu pour le stockage de tranches de bœuf et de porc, qu'elles soient suspendues à des crochets ou placées sur des palettes, ce système possède une capacité de charge nettement supérieure à celle des évaporateurs à plaques d'aluminium ou à ailettes, tout en offrant un excellent refroidissement par convection naturelle.

4. Modernisation et remplacement des entrepôts frigorifiques

Adaptée au remplacement des évaporateurs vieillissants, cette solution offre des dimensions personnalisées, une épaisseur de paroi améliorée et des interfaces de connexion de réfrigération modernes.

5. Réservoirs de refroidissement de saumure et évaporateurs à immersion

Doté de tubes en acier immergés directement dans la saumure, ce système assure un échange thermique très efficace. Construit en acier au carbone compatible avec l'ammoniac et la saumure, il est disponible dans des conceptions personnalisées.

Principales caractéristiques techniques

1. Structure de tuyaux en acier soudés : intègre des fonctions porteuses et de réfrigération ; offre une durée de vie de 20 à 40 ans, éliminant les problèmes de vulnérabilité associés aux plaques d'aluminium.

2. Compatibilité avec la réfrigération à l'ammoniac : Construit à partir d'acier au carbone résistant à la corrosion par l'ammoniac, ce qui le rend idéal pour une utilisation dans les installations de stockage frigorifique à grande échelle à base d'ammoniac et les cales à poisson.

3. Dégivrage au gaz chaud : La méthode préférée pour les systèmes à ammoniac ; il réutilise l'énergie du compresseur, garantissant ainsi une efficacité énergétique élevée.

4. Refroidissement par convection naturelle : ne nécessite aucun ventilateur, maintenant ainsi des niveaux d'humidité élevés et minimisant les fluctuations de température.

5. Conception robuste : prend en charge une capacité de charge de 200 à 2 000 kg par niveau, permettant le placement direct des palettes.

6. Traitement anticorrosion : Comprend une galvanisation à chaud ou une peinture époxy anticorrosion, personnalisée pour s'adapter à des conditions environnementales spécifiques.

Pourquoi choisir les étagères d'évaporateur à tube nu en acier Lynxcool ?

1. Certification de soudage de récipients sous pression : soudé par des professionnels certifiés conformément aux normes ASME IX, EN 287 et GB 150. Chaque unité est testée hydrauliquement avant expédition.

2. Dimensions d'entreposage frigorifique personnalisées : conçues pour correspondre à la disposition de votre chambre froide, à la hauteur de la palette et à la configuration de la tuyauterie.

3. Expertise du système d'ammoniac : optimisé pour la pression d'évaporation, les cycles de dégivrage, le retour d'huile et la distribution de liquide.

4. Expérience dans l'industrie marine et lourde : convient aux bateaux de pêche et à un usage industriel, avec une conception anti-vibration et anti-corrosion, répondant aux normes de classification.

5. Prix compétitifs en Chine : coût 20 à 35 % inférieur à celui des produits européens comparables avec une qualité constante.

FAQ

Q : Quelle est la différence entre les étagères en tube d'acier et les rayonnages plats en aluminium ?

R : Les deux utilisent des évaporateurs sans ventilateur. Les étagères en tubes d'acier utilisent plusieurs tubes en acier comme structure de support et canaux d'écoulement du réfrigérant. Sa structure robuste et son poids plus lourd le rendent idéal pour les marchandises palettisées, les systèmes de réfrigération à l'ammoniac et les environnements marins. Les rayonnages plats en aluminium utilisent une surface plane et lisse : leur poids plus léger les rend plus adaptés au stockage de produits à fond plat tels que les filets de poisson, les emballages palettisés ou les produits pharmaceutiques, et ils possèdent également une excellente conductivité thermique. Lynxcool fabrique les deux types de rayonnages et fournit des conseils de sélection professionnels basés sur des scénarios d'application spécifiques.

Q : Pourquoi l'acier au carbone, plutôt que l'aluminium, est-il généralement utilisé pour les rayonnages réfrigérés à l'ammoniac ?

R : L'acier a une résistance à la traction et une limite d'élasticité plus élevées, ce qui permet l'utilisation de tubes de plus petit diamètre lorsqu'ils supportent de lourdes charges (500 à 1 000 kg par couche). L'aluminium est généralement utilisé pour les produits plus légers ; et le cuivre, en raison de son incompatibilité avec l'ammoniac, n'est jamais utilisé dans les systèmes de réfrigération à l'ammoniac.

Q : Quel est le principe de fonctionnement du dégivrage à l’ammoniac chaud ?

R : La vapeur d'ammoniac à haute température provenant du compresseur s'écoule à travers la tuyauterie à l'intérieur du rack, faisant fondre le givre en libérant de la chaleur latente. L’ammoniac liquide condensé retourne ensuite vers le système de réfrigération. Le cycle de dégivrage complet dure généralement 20 à 45 minutes et est plus économe en énergie que le dégivrage électrique.

Q : Quel procédé de traitement de surface est recommandé pour les environnements marins ou les cales réfrigérées des navires de pêche ?

R : Nous recommandons une combinaison de « galvanisation à chaud + revêtement anticorrosion double couche » : appliquez d'abord un apprêt époxy riche en zinc, puis appliquez une couche de finition époxy à haute épaisseur. Si l’environnement d’application est extrêmement difficile, nous recommandons d’ajouter une couche supplémentaire de finition polyuréthane ou polyurée. Les spécifications anticorrosion spécifiques doivent être personnalisées en fonction du type de navire et des conditions d’exploitation réelles.

Q : Pouvez-vous fournir des racks de remplacement en fonction des dimensions de l'équipement existant ?

R : Oui. Veuillez fournir les dimensions spécifiques des racks existants, le type de réfrigérant utilisé et des informations détaillées sur les interfaces de connexion. Lynxcool créera ensuite des dessins dimensionnels basés sur ces informations et les soumettra au client pour confirmation avant de commencer la production. Le cycle de production (délai de livraison) est généralement de 5 à 9 semaines.

Q : Les étagères supportent-elles les marchandises palettisées ?

R : Oui. Nous proposons des rayonnages compatibles avec les palettes standards, pouvant accueillir des palettes de 800×1 200 mm ou 1 000×1 200 mm. Les étagères standard ont une capacité de charge nominale de 500 à 1 500 kg par étagère ; pour les charges supérieures à 2 000 kg, nous proposons également des solutions sur mesure structurellement renforcées. Pour les conceptions personnalisées non standard, nous fournirons les calculs de mécanique structurelle correspondants.

Q : Où sont fabriquées ces étagères d’évaporateur à tube nu en acier ? À quelles normes de qualité répondent-ils ?

R : Ces produits sont conçus et fabriqués dans notre usine en Chine, qui est certifiée système de gestion de la qualité ISO 9001. L'assurance qualité (AQ) couvre les soudeurs certifiés, les tests de matériaux, les tests 100 % hydrostatiques, l'inspection des surfaces et la vérification dimensionnelle. Tous les documents pertinents seront livrés avec la marchandise.
