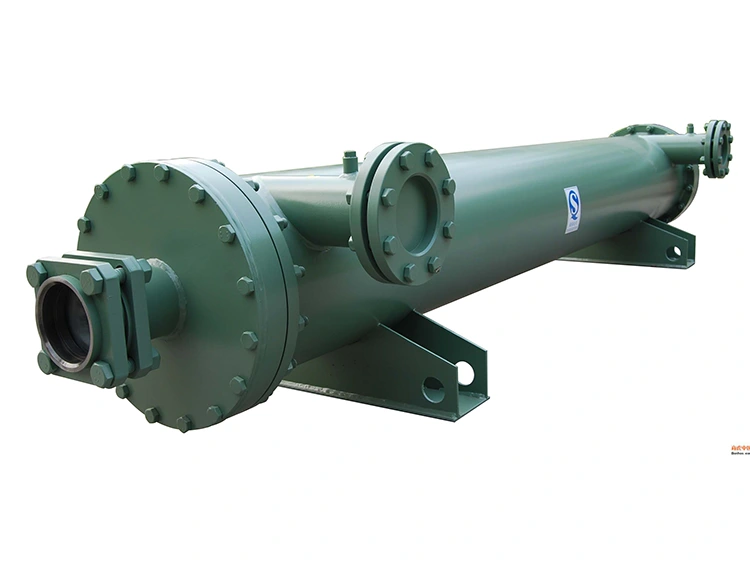

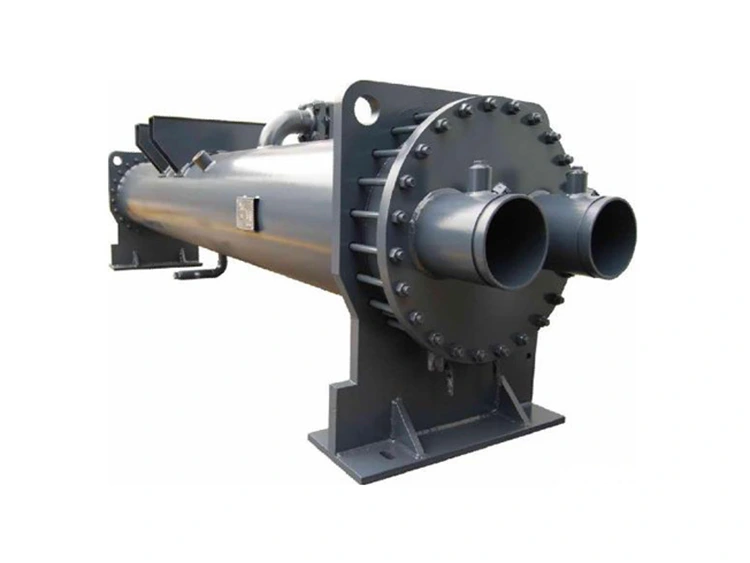

Évaporateur à coque et tube

L'évaporateur à coque et tube est le type d'évaporateur préféré pour les systèmes d'une capacité de refroidissement supérieure à 50 kW, où sa masse thermique élevée, sa tolérance aux fluides de traitement sales ou corrosifs et sa facilité de maintenance mécanique lui confèrent des avantages décisifs par rapport aux alternatives à plaques, serpentins ou plaques brasées. Lynxcool conçoit et fabrique chaque évaporateur à coque et tube selon les exigences thermiques et de pression spécifiques au projet, avec des codes de conception couvrant GB 151, ASME Section VIII Div. 1 et DESP 2014/68/UE.

La compatibilité des réfrigérants standard comprend l'ammoniac (R717), le CO₂ (R744), les mélanges HFC (R22, R404A, R507A, R134a, R410A) et les mélanges HFO/HFC de nouvelle génération (R448A, R449A, R452A). Des spécifications de matériaux personnalisées sont disponibles pour les circuits transcritiques CO₂ haute pression et pour les fluides de traitement en dehors de la chimie standard eau/glycol.

Paramètres techniques

Champ d'application

Réfrigération industrielle

• Fûts réfrigérants pour chambres froides et entrepôts réfrigérés — circuits R717 ou R744 inondés

• Circuits de surgélation et de surgélation à spirale au glycol : saumure basse température jusqu'à -55 °C s'évaporant

•Unités de refroidissement à vis emballées à l'ammoniac – configurations DX ou côté coque inondée

• Systèmes de surpression transcritiques au CO₂ – fonctions de refroidissement et d'évaporation de gaz à haute pression

Processus et refroidissement industriel

• Refroidissement de l'enveloppe du réacteur chimique – faisceaux de tubes en titane ou 316 L résistants à la corrosion

•Circuits d'eau glacée pour l'injection et l'extrusion de plastiques

• Cuves de fermentation pour aliments et boissons et boucles de refroidissement pour pasteurisateur

• Refroidissement des processus pharmaceutiques en salle blanche avec des finitions de surface compatibles BPF

• Refroidissement secondaire en boucle glycolée du centre de données (conceptions à haut débit et faible ΔT)

CVC et refroidissement urbain

• Grands fûts de refroidissement centrifuges et à vis : remplace les composants OEM ou une mise à niveau autonome

• Stations d'échangeur de chaleur de refroidissement urbain – tâches eau-eau ou réfrigérant-eau

• Circuits hybrides free-cooling — évaporateurs de récupération d'eau chaude haute pression

Caractéristiques techniques de base

1. Configuration inondée ou DX côté coque

Lynxcool conçoit l'évaporateur à coque et tube dans des configurations côté coque inondées ou à expansion directe (DX). Les évaporateurs noyés maintiennent un niveau de réfrigérant liquide sur tout le faisceau de tubes, maximisant la surface mouillée et fournissant des coefficients de transfert de chaleur globaux (U) 20 à 35 % supérieurs à ceux du DX pour la même géométrie de tube. Ils constituent le choix standard pour les systèmes à ammoniac et les grands refroidisseurs à vis HFC. Les configurations DX sont appliquées là où la minimisation de la charge liquide est critique : zones de sécurité CO₂, systèmes HFO à faible PRG ou refroidisseurs modulaires où le contrôle des stocks de réfrigérant est une exigence réglementaire.

2. Géométrie améliorée de la surface du tube

Les tubes en cuivre standard sont spécifiés avec un profil rainuré intérieurement (micro-ailettes) côté eau/processus, augmentant la zone interne mouillée de 60 à 80 % par rapport à un alésage lisse et induisant des turbulences à des nombres de Reynolds inférieurs. La surface externe côté réfrigérant utilise un profil à ailettes basses (26 fpi) qui augmente la zone d'ébullition nucléée et réduit l'apparition du dessèchement. Pour les applications inondées d'ammoniac, des tubes externes lisses sont utilisés pour éviter l'entraînement de liquide — le plus grand diamètre de sortie des bulles de NH₃ bénéficie d'une surface externe dégagée.

3. Disposition des tubes multi-passes

Les conceptions à passage unique minimisent les chutes de pression dans les applications à haut débit et à faible ΔT (refroidissement des centres de données, refroidissement urbain). Les conceptions à deux et quatre passes augmentent la vitesse côté tube à des débits inférieurs, maintenant ainsi un écoulement turbulent (Re > 10 000) et des coefficients de film élevés même à charge partielle. La configuration du passage est sélectionnée lors de la conception thermique pour répondre simultanément aux objectifs de ΔT, de chute de pression et d'énergie de pompage spécifiques au projet.

4. Ingénierie des appareils à pression et conformité au code

Chaque coque d'évaporateur à coque et tube est fabriquée à partir de plaques de récipient sous pression certifiées (Q345R ou SA-516 Gr.70), testées radiographiquement au niveau des coutures longitudinales (RT Grade II) et testées hydrostatiquement à 1,25 × pression de conception avant isolation. Les joints tube-plaque tubulaire sont expansés au rouleau et soudés hermétiquement pour le service à l'ammoniac. Une inspection tierce par CCS, TÜV ou Bureau Veritas est disponible sur demande. Des rapports complets de tests de matériaux (MTR), des cartes de soudure et des certificats de tests de pression sont fournis avec chaque unité.

5. Protection contre la corrosion et flexibilité des matériaux

La protection contre la corrosion côté coque est inhérente à l’environnement du fluide réfrigérant. Le matériau côté tube est sélectionné pour correspondre au fluide de procédé : cuivre TP2 standard pour l'eau réfrigérée propre ; Inox 316L pour circuits d'acides doux, d'eau chlorée ou alimentaires ; titane grade 2 pour l'eau de mer, l'eau saumâtre ou les produits chimiques agressifs ; cupronickel 90/10 pour applications marines. Le matériau de la plaque tubulaire est adapté à l'alliage du tube pour éliminer le couplage galvanique.

6. Assemblage et tests en usine

Chaque évaporateur Shell-and-Tube est entièrement assemblé, isolé et testé sous pression à l'usine Lynxcool avant expédition. Les brides de connexion sont percées selon les spécifications de tuyauterie du client. L'isolation en polyuréthane à cellules fermées appliquée en usine (50 mm standard, 75 mm pour les applications à basse température inférieure à -20 °C avec évaporation) élimine le travail d'isolation sur site et garantit une intégrité constante de la barrière contre l'humidité. Les unités sont expédiées avec une charge de maintien d'azote (0,05 à 0,1 MPa) pour éviter l'oxydation interne pendant le transport et le stockage.

Pourquoi s'associer à Lynxcool

• Conception thermique spécifique au projet : chaque évaporateur à calandre et tube est dimensionné en fonction de votre charge exacte, de vos propriétés de fluide, de vos facteurs d'encrassement et de votre chute de pression admissible - non sélectionné dans un catalogue fixe.

•Capacité de fabrication multi-codes : GB 151, ASME VIII Div. 1 et PED 2014/68/UE provenant d'une seule usine, réduisant ainsi le nombre de fournisseurs sur les projets internationaux

• Compatibilité totale avec les réfrigérants : mélanges d'ammoniac, de CO₂ transcritique, de HFC et de HFO de nouvelle génération, tous pris en charge par des spécifications de matériaux et d'étanchéité appropriées.

• Ensemble de qualité documenté : MTR, rapports de tests radiographiques, certificats de tests hydrostatiques et données de plaque signalétique fournis en standard – sans frais supplémentaires

• Isolation et revêtement intégrés : les unités finies en usine arrivent prêtes à être connectées, éliminant ainsi les sous-traitants d'isolation sur site et les lacunes en matière d'assurance qualité.

• Expertise en matière de remplacement et de mise à niveau : Lynxcool peut reconcevoir un remplacement immédiat pour n'importe quel corps de refroidisseur OEM, en faisant correspondre le modèle de bride, l'empreinte de la coque et l'orientation de la buse pour minimiser les temps d'arrêt de l'usine pendant le remplacement.

• Avantage de coût de fabrication en Chine : 25 à 40 % en dessous des fabricants européens d'appareils sous pression équivalents à des niveaux de qualité certifiés comparables, avec le label U ASME et le marquage CE PED disponibles.

Foire aux questions

Q : Quelle est la différence entre un évaporateur à calandre inondé et un évaporateur à tubes DX ?

R : Dans un évaporateur inondé, la coque contient une flaque de réfrigérant liquide qui submerge tout le faisceau de tubes ; Le réfrigérant bout à partir de la surface du liquide vers le haut, maximisant ainsi la zone mouillée et les coefficients de transfert de chaleur. Dans un évaporateur DX (à détente directe), le détendeur dose le réfrigérant dans l'entrée de la coque et le réfrigérant est complètement évaporé avant d'atteindre la sortie ; la charge du liquide est nettement inférieure. Les conceptions inondées atteignent des valeurs U 20 à 35 % supérieures et sont préférées pour les systèmes à ammoniac et aux grands HFC. Les conceptions DX sont choisies lorsque la réduction des stocks de réfrigérants est une priorité.

Q : Quel matériau de tube dois-je spécifier pour mon fluide de procédé ?

R : Pour l’eau réfrigérée propre ou le glycol, le cuivre TP2 standard est le choix le plus rentable. Pour les acides doux, l'eau chlorée des tours de refroidissement ou les circuits en contact avec les aliments, privilégiez l'acier inoxydable 316L. Pour l'eau de mer, l'eau saumâtre ou les produits chimiques agressifs, le titane Grade 2 offre la meilleure résistance à la corrosion. Les ingénieurs thermiques de Lynxcool confirmeront la compatibilité des matériaux par rapport à votre rapport sur la chimie des fluides avant d'émettre le dessin de fabrication.

Q : Pouvez-vous fabriquer un baril de remplacement pour une marque de refroidisseur existante ?

R : Oui, c'est l'un de nos types de projets les plus courants. Fournissez les données de la plaque signalétique OEM, le dessin de la bride de connexion et les dimensions de l'empreinte de la coque, et Lynxcool concevra un remplacement immédiat qui correspond au devoir thermique d'origine et à toutes les interfaces mécaniques. Les unités de modernisation sont généralement livrées dans un délai de 8 à 12 semaines et l'installation est un échange direct, minimisant ainsi les temps d'arrêt de l'usine.

Q : Quels facteurs d'encrassement utilisez-vous dans la conception thermique ?

R : Les facteurs d'encrassement par défaut suivent les normes TEMA : 0,000088 m²·K/W (0,0005 h·ft²·°F/BTU) pour le côté du tube d'eau réfrigérée propre et 0,000176 m²·K/W (0,001) pour l'eau du condenseur de la tour de refroidissement. Les clients peuvent spécifier des tolérances d'encrassement spécifiques au projet ; nous les intégrons directement dans le modèle thermique HTRI ou Bell-Delaware et les documentons sur la fiche technique.

Q : Quelle est la pression de fonctionnement maximale pour le service transcritique au CO₂ ?

R : Pour le côté CO₂ haute pression (refroidisseur de gaz), Lynxcool conçoit à une pression de conception de 12 MPa en utilisant une plaque d'enveloppe SA-516 Gr.70 et des tubes en acier au carbone ou en acier inoxydable haute pression, fabriqués selon ASME VIII Div. 1. Pour le côté évaporateur basse pression d'un système de surpression de CO₂, une conception standard de 4,0 MPa est généralement suffisante. Les deux relèvent de la portée actuelle du code de l’usine.

Q : Comment l'évaporateur à coque et tube est-il isolé et l'isolation peut-elle être retirée pour l'entretien ?

R : La mousse de polyuréthane à cellules fermées de 50 mm appliquée en usine (75 mm pour un usage inférieur à -20 °C) est collée à l'extérieur de la coque et finie avec une gaine renforcée de fibre de verre. Les deux capots d'extrémité (boîtes à eau) sont laissés non isolés ou équipés de coussinets isolants amovibles, permettant l'accès au faisceau de tubes pour le nettoyage mécanique ou l'inspection des tubes sans démolir l'isolation principale. Le bouchage des tubes ou le remplacement du faisceau peuvent être effectués sur site sans récupération de réfrigérant du côté coque si l'unité est isolée et vidangée.

Q : À quels délais de livraison et à quels documents devons-nous nous attendre ?

A : Unités standard (DN 200 – DN 800, tubes en cuivre, code GB 151) : 4 à 6 semaines à compter de l'approbation du dessin. Unités de grande taille ou en matériaux spéciaux (DN 1 000+, titane, label U ASME, PED) : 8 à 14 semaines. Ensemble de documentation standard : dessin d'agencement général, fiche technique thermique, rapports d'essais de matériaux, carte de soudure, rapport d'essai radiographique, certificat d'essai hydrostatique, frottement de la plaque signalétique et liste de colisage. Des certificats d'inspection tiers (TÜV, BV, CCS) sont inclus lorsqu'ils sont spécifiés lors de la commande.
